KESSEL 24000S Installation de refoulement Pumpfix F

La
station de relevage premium pour
eaux usées avec matières fécales et sans
matières fécales est équipée d'une pompe et
d'un système de fermeture motorisé.
En état normal, la section de tuyau est
libre et ouverte.
En cas de refoulement, le système de
fermeture motorisé se ferme automatiquement.
L'évacuation pendant la phase de refoulement se fait
via la pompe avec dispositif de coupe intégré.
La commande s'effectue par un
appareil de commande convivial,
qui peut en option être intégré à la
gestion technique du bâtiment via un contact
sans potentiel ou peut émettre des alarmes et
messages d'erreur groupés via une
interface GSM.

Exécution
Fermeture de secours : oui
Commande pompe : appareil de commande
Indice de protection sonde : IP 68 -3m/48h-
Clapets antiretour motorisés : 1

Caractéristiques générales
Couleur : noir
Type d'eaux usées : contenant des matières fécales
Situation d'installation : intégration dans la
dalle de sol
État de livraison : préassemblé
pour montage final sur site -Les pompes
et la détection doivent être montées sur site et
l'appareil de commande doit être raccordé-
Homologation : Z-53.2-388
Type de moteur : KSM 140
Indice de protection moteur : IP 68 -3m/48h-

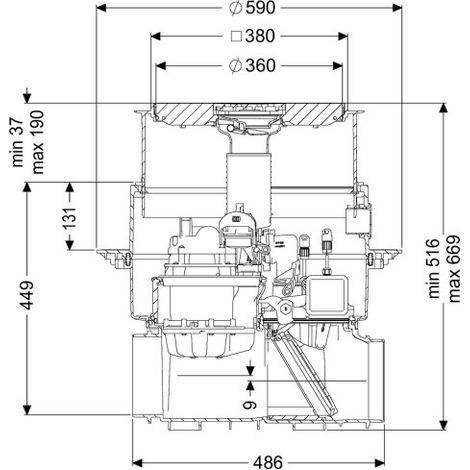

Dimensions
Poids net : 28,2 kg
Poids brut : 31 kg
Résistance aux eaux souterraines à partir du
bord inférieur de la partie de fond : 3000 mm
Cote d'encastrement largeur : 750 mm
Cote d'encastrement longueur : 750 mm
Dévers : 9 mm
Profondeur d'installation : 516 - 669 mm
Type de réglage en hauteur :
piece d'extension télescopique
Largeur : 590 mm
Longueur : 590 mm
Dimensions d'emballage largeur : 615 mm
Dimensions d'emballage hauteur : 550 mm
Dimensions d'emballage longueur : 785 mm

Cuve/corps de base
Exécution du manchon : optionnelle

Caractéristiques du couvercle
Type de couverture : plaque de recouvrement avec
grille fendue
Matériau du couvercle : plastique
Couleur du couvercle : noir
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'écoulement : oui
Verrouillage : Lock & Lift
Classe de charge : L 15 -EN 1253-1-
Siphon anti-odeurs : Multistop

Installation de pompage
Pompe : SPZ 1000
Nombre de pompes : 1
Poids de la pompe : 10 kg
Type de raccordement : prise codée
Courant nominal : 5,2 A
Longueur du câble d'alimentation de la pompe : 5
m
Classe de protection : I
Classe d'isolation : F
Cos phi - facteur de puissance : 0,97
Indice de protection pompe : IP 68 -3m/48h-
Surveillance de la température : intégrée
Température du produit pompé -continue-
max. : 40 °C
Débit max. : 11,5 m3/h
Hauteur manométrique max. : 10 m
Vitesse : 2800 tr/min
Puissance P1 : 1,2 kW
Puissance P2 : 0,69 kW
Mode de fonctionnement : S3 - 50 %
Protection requise
-protection de ligne- : C 16 A
Type de câble d'alimentation pompe : H07RN-F
