KESSEL 11067 Station de relevage Aqualift F XL 300 l

La station de relevage
pour eaux usées contenant des matières fécales et
sans matières fécales est équipée
d'une ou deux pompes submersibles
ainsi que d'un
clapet anti-retour.
La cuve collectrice en plastique
durablement résistant -PE- offre
des possibilités de raccordement universelles
et possède une ouverture de nettoyage
avec bouchon vissé.

Exécution
Type d'installation : installation double
Dispositif d'obturation : vanne à
glissière en fonte
Équerre de fixation pour
sécurisation contre la flottabilité : oui
Tapis d'insonorisation : oui
Commande des pompes : coffret de commande
Clapet anti-retour : intégré
Sortie pression : orientée verticalement

Caractéristiques générales
Couleur : noir
Norme : EN 12050-1
Type d'eaux usées : contenant des matières fécales
Situation d'installation : installation libre
État de livraison :
prêt à l'installation - composants électriques,
éléments de raccordement à raccorder sur site -
Type d'installation : Duo

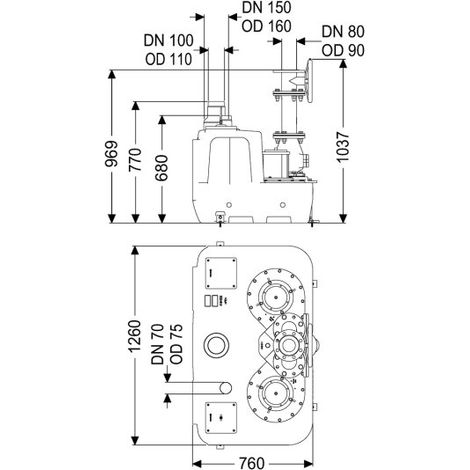

Dimensions
Poids net : 200,52 kg
Poids brut : 220,52 kg
Largeur : 889 mm
Hauteur : 1042 mm
Longueur : 1260 mm
Dimensions emballage largeur : 1150 mm
Dimensions emballage hauteur : 890 mm
Dimensions emballage longueur : 1650 mm

Cuve/corps principal
Sortie pression -DN- : 80
Sortie pression -DA- : 90 mm
Raccord pour pompe à membrane manuelle
-DN- : 32
Raccord de ventilation -DN- : 70
Perçage max. admission -DN- : 200 mm
Diamètre nominal d'arrivée -DA- : 110 mm
Diamètre nominal d'arrivée -DN- : 100
Nombre d'entrées : 1
Volume utile : 175 l
Volume de la cuve : 300 l

Groupe de pompage
Pompe : SPF 4500
Nombre de pompes : 2
Poids de la pompe : 26 kg
Type de raccord : raccord direct
Courant nominal : 7,5 A
Longueur du câble d'alimentation de la pompe : 5
m
Classe de protection : I
Classe d'isolement : F
Cos phi - facteur de puissance : 0,85
Degré de protection de la pompe : IP 68 -3m/48h-
Surveillance de la température : intégrée
Température du fluide pompé -en continu-
max. : 40 °C
Débit max. : 55 m3/h
Hauteur de refoulement max. : 20 m
Vitesse de rotation : 2850 tr/min
Puissance P1 : 4,2 kW
Puissance P2 : 3,5 kW
Mode de fonctionnement : S3 - 50 %
Protection requise
-protection de ligne- : 3 x C 25 A
Type de câble d'alimentation de la pompe : H07RN-F
7G 1,5 mm2
Type de roue : roue à passage libre
Diamètre libre pour corps solides : 40 mm

Commande
Disjoncteur de protection moteur : oui
Dispositif d'alarme : tube plongeur
Instrument de détection de niveau :
tube plongeur
Type de détection de niveau : pneumatique
Indice de protection du coffret de commande : IP 54
Tension de service : 400 V
Type de raccord : raccord direct
Contact sans potentiel : oui
Interface GSM : oui
Fonction journal de bord : oui
Affichage multi-lignes : oui
