BEDIENERFREUNDLICHE MIKROPROZESSORSTEUERUNGEN FÜR EXPLOSIONSGESCHÜTZTE ABWASSERPUMPEN BIS 4 KW ANSCHLUSSLEISTUNG.

Serienmäßig ausgestattet mit digitaler Staudruck-Niveauschaltung, steuern und überwachen diese Geräte den Pumpbetrieb z.B. in der Druckentwässerung und alarmieren im Fall einer Störung.

• Großes beleuchtetes Display mit Klartextanzeige
• Intuitive Menüführung
• Inbetriebnahmeassistent
• Mehrsprachig
• Kompaktes Gehäuse
• ATEX-konform mit elektromechanischem Motorschutz
• Mit integrierter Staudruckschaltung

Baureihenbeschreibung

HighLogo-Mikroprozessor-Steuerungen sind die komfortable Lösung zum Überwachen und niveauabhängigem Schalten von ein oder zwei direkt startenden Abwasserpumpen mit oder ohne Ex-Schutz. Die kompakten Gehäuse (IP44) der Einzel- und Doppelanlagen erlauben eine platzsparende Installation innerhalb des Gebäudes oder in einer Freiluftsäule außerhalb.

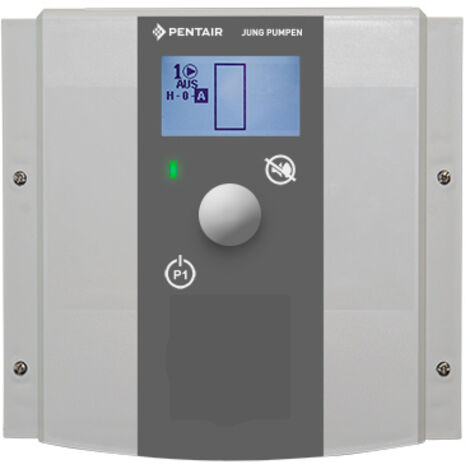

Der Betriebszustand der Pumpstation wird über das grafische Display und eine zusätzliche LED angezeigt. Über Multifunktionsknopf und Taster lässt sich die Steuerung intuitiv bedienen und einstellen. Über das mehrsprachige Menü werden die Betriebsstunden und Einschaltzyklen der Pumpe(n), die Stromaufnahme, evtl. Störmeldungen und eine Wartungserinnerung angezeigt. Ein integrierter Ereignisspeicher bietet zusätzliche Diagnosemöglichkeiten. Störmeldungen und ein Hochwasseralarm werden über das Display und einen Alarmsummer gemeldet und können über potentialfreie Kontakte weitergeleitet werden. Zusätzlich ist der direkte Anschluss eines 230V Warnmelders möglich.
Auch im Falle eines Netzausfalls kann mittels optionalem 9V-Akku ein Hochwasseralarm gemeldet werden. Zusätzlich bietet sich die Möglichkeit, über ein optional integriertes GSM-Modem differenzierte Störmeldungen per SMS auszugeben.
Speziell für die Druckentwässerung oder für Abwasserpumpen in Pumpenschächten bis Ø 1,5 m sind die HighLogo-Steuerungen (LC-Variante) bereits serienmäßig mit einem Staudruck-Niveausystem ausgestattet. Die beiden integrierten Druckschalter sind über Luftschläuche mit den im Pumpenschacht hängenden, offenen Staudruckglocken verbunden. Dieses 2-Kreis System bietet zusätzliche Sicherheit im Fall eines Hochwasserstands. Der ebenfalls im Lieferumfang enthaltende Tauchschalter Trockenlaufschutz (TLS) erfüllt zusammen mit dem mechanischen Motorschutz und der Laufzeitüberwachung im Pumpbetrieb die Anforderungen der ATEX-Richtlinie zum Explosionsschutz. (ATEX-Modus über Menüführung wählbar)
