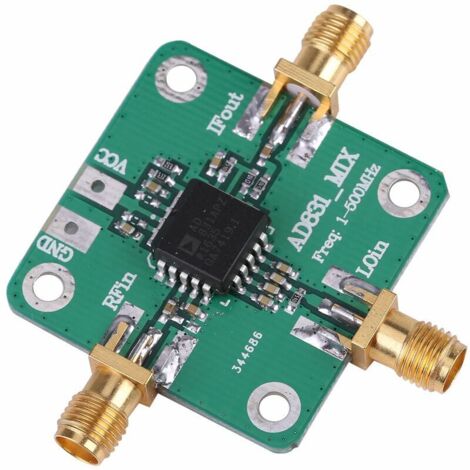

Jeffergarden Mélangeur haute fréquence AD831 module de puce de convertisseur de fréquence radio à puce unique RF 01-500 MHz mélangeur de fréquence radio
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €
68
Vendu par RUIHOME
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale
L'AD831 est un mélangeur monopuce à faible distorsion et à large plage dynamique, conçu pour des applications variées telles que la fréquence RF-IF des récepteurs HF et VHF, le deuxième mélangeur dans les stations de base DMR, ainsi que pour la conversion en bande de base CC, la modulation et la démodulation en quadrature, et l'imagerie par ultrasons. Ce mélangeur offre un point d'interception d'intermodulation de troisième ordre de +24 dBm avec une puissance LO de -10 dBm, sans nécessiter d'un lecteur LO haute puissance. Il est conçu avec une alimentation unique et des ports RF, IF et LO, intégrant un condensateur d'isolation CC pour une utilisation simplifiée.Spécifications techniques
- Fréquence d'entrée RF : 0,1-500 MHz
- Puissance d'entrée RF : +10 dBm (point de compression 1 dB)
- Fréquence d'entrée d'oscillateur local : 0,1-500 MHz
- Puissance d'entrée d'oscillateur local : -10 dBm
- Sortie IF : 0,1-200 MHz
- Tension d'alimentation : 9 à 11 V (alimentation unique)
- Taille : 33 x 33 mm (1,3 x 1,3 in)
- Facteur de bruit SSB : 10,3 dB à 70 MHz
- Bande passante de sortie : 250 MHz
Utilisation
L'AD831 peut être utilisé dans divers scénarios, notamment :- Conversion de fréquence en bande de base CC
- Démodulation d'amplitude en quadrature
- Applications d'imagerie par ultrasons
- Détection de décalage de fréquence
Autres informations
- Une seule résistance connectée entre les broches OUT et FB est utilisée pour régler le gain.
- Différent des mélangeurs passifs, l'AD831 ne présente pas de perte d'insertion, ne nécessite pas de périphérique duplex externe et pas de terminaison passive.
- Le paquet comprend : 1 x mélangeur de fréquence.
Caractéristiques
- MarqueAUTRES
- Réf. ManoManoME213689997
- MMID789904016119
- Réf. fabricantXURVU-6-11557
- EAN6779282940390
