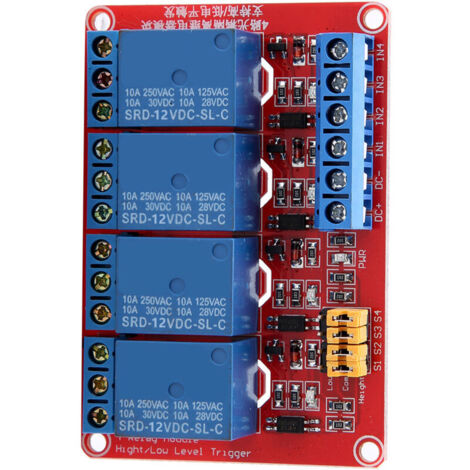

Jeffergarden Carte de module relais optocoupleur 4 canaux, déclenchement haut et bas, 5 V/12 V/24 V (12 V)

Caractéristiques:

1. Adoptez l'isolation du photocoupleur patch, une forte capacité de conduite, des performances stables. Le courant de déclenchement est de 5mA.
2. La tension de fonctionnement du module est de 5 V, 12 V, 24 V au choix.
3. Chaque chemin du module peut être déclenché par le niveau haut ou le niveau bas grâce à un réglage de cavalier.
4. Conception tolérante aux pannes, même si la ligne de commande se casse, le relais ne bougera pas.
5. Voyant d'alimentation (vert), voyant d'état du relais 4 voies (rouge).

Spécifications:

Caractéristiques :
Adoptez l'isolation du photocoupleur patch, une forte capacité de conduite, des performances stables. Le courant de déclenchement est de 5 mA.
La tension de fonctionnement du module est de 5 V, 12 V, 24 V au choix.
Chaque chemin du module peut être déclenché par le niveau haut ou bas via un réglage de cavalier.
Conception tolérante aux pannes, même si la ligne de commande se casse, le relais ne bougera pas.
Voyant d'alimentation (vert), voyant d'état du relais à 4 voies (rouge).
Conception d'interface humanisée, toutes les interfaces peuvent être directement connectées via le câble de borne, très pratique.
Quatre trous de boulons de fixation sont fourni.
Spécification :
Poids : 60 g/2,1 oz
Charge d'interface commune : AC 250 V/10 A, DC 30 V/10 A
Taille du module (L*W*H) : 73*50*18,5 mm/2,9*2*0,7 pouces
Trou de boulon : 3,1 mm ; 67*44,5 mm (espacement)
Tension : 5 V, 12 V, 24 V (en option)
Interface du module :
1. DC + : connecté au pôle positif de l'alimentation (une tension est requise pour le relais, 5V, 12V et 24V au choix)
2. DC- : connectez-vous au pôle négatif d'alimentation.
3. IN1-IN4 : selon le réglage de chaque circuit, le relais correspondant peut être contrôlé avec un niveau haut ou bas pour aspirer.
Terminal de sortie relais : avec 12 lignes d'interfaces, toutes les interfaces peuvent être directement connectées au câble, pratique que les utilisateurs peuvent utiliser
1. NO1--NO4 : le relais ouvre normalement l'interface, et le relais est suspendu avant d'être aspiré, et est connecté à COM après avoir été aspiré.
2. Interface commune du relais COM1--COM4.
3. NC1-NC4 : interface de relais normalement fermée. Le relais est court-circuité avec COM avant d'être aspiré et suspendu après avoir été aspiré.
Terminal de sélection de déclenchement de niveau haut et bas :
1. S1-S4 est la sélection de déclenchement de niveau haut-bas des relais 1 à 4 canaux successivement ;
2. Connexion Com et Low Short, le relais correspondant pour le déclencheur de niveau bas, com et connexion High Short pour le déclencheur de haut niveau.
Liste des paquets :
1 x module de relais
