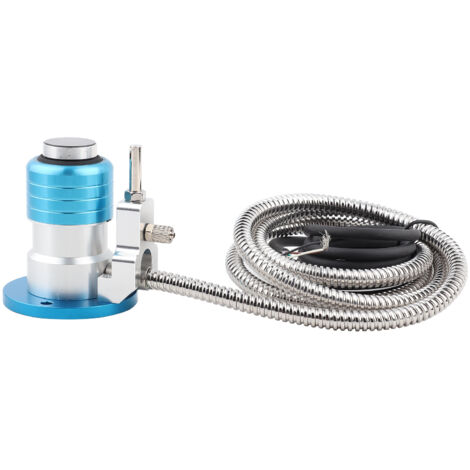

Jauge de réglage automatique d'outil CNC, haute précision pour machines de gravure à 4 lignes et axe Z

58,99€
Produit similaire livré par
Aiducho – Lot de 30 roulements à billes 608ZZ – Métal double blindage – Faible bruit et haute vitesse – 8 x 22 x 7mm pour roller et skateboard
Aiducho – Lot de 30 roulements à billes 608ZZ – Métal double blindage – Faible bruit et haute vitesse – 8 x 22 x 7mm pour roller et skateboard
11,99 €9

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre jauge de réglage d'outil automatique, un instrument de précision conçu pour une performance fiable et durable dans les environnements d'usinage exigeants.

**Caractéristiques Principales et Avantages :**

- **Structure de protection IP67** : Étanche et anti-poussière, elle offre une excellente durabilité même en présence de liquide de refroidissement et de copeaux de métal volants.

- **Haute précision et stabilité** : Aucun amplificateur intégré requis. Aucune déviation due aux fluctuations de température ou de tension d'alimentation sur le poste de travail. Peut être connectée directement à la commande numérique (CNC) ou au programmateur (PLC). Le contact se fait directement via la pointe de l'outil, assurant une mesure précise de la position, de la taille et un signal de sortie fiable, avec une **répétabilité de 0,001 mm**.

- **Fonctionnalités pratiques** : Émission d'un signal d'alarme en cas de course excessive. Équipée d'une fonction de soufflage intégrée pour le nettoyage automatique de la surface de contact.

- **Construction robuste** : Le boîtier est réalisé en matériau 4S rectifié, résistant et difficile à endommager. La zone de contact est en matériau à liaison dure.

**Spécifications Techniques Détaillées :**

- **Type d'article** : Jauge de réglage d'outil automatique

- **Mode de sortie** : B : Normalement fermé (NC)

- **Course** : 5 mm

- **Durée de vie électrique** : 3 millions d'opérations

- **Force de contact** : 1,5 N

- **Matériau du boîtier** : 4S rectifié

- **Câble et tube de protection** :

- Tube de protection : Rayon de courbure minimal de 25 mm pour 1 mètre.

- Câble : 2 mètres, résistant à l'huile, 4 conducteurs.

**Aspects Électriques :**

1. **Puissance de contact** : DC24V ± 10%, 20 mA (max).

2. **Mise à la terre** : Lorsque la machine est mise à la terre, installer la jauge du côté du fil de terre.

3. **Modèles avec LED** : Porter une attention particulière aux connexions (+) et (-) lors du câblage. Valeur recommandée : 10 mA, charge résistive.

4. **Structure de sortie avec unité d'interface** : Se référer au manuel d'utilisation fourni.

**Contenu du colis :**

- 1 x Jauge de réglage d'outil automatique

Caractéristiques

  • Marque
    LISATR
  • Matières
    Métal
  • Mode d'affichage
    Numérique
  • Réf. ManoMano
    ME101998306
  • MMID
    911344572892
