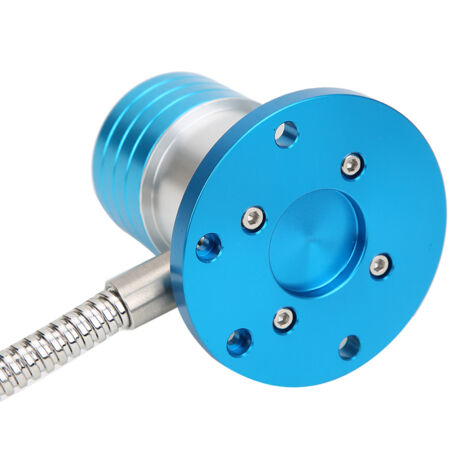

Jauge de réglage automatique d'outil CNC, haute précision pour machines de gravure à 4 axes, pièces pour fraiseuse.

58,99€

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre jauge de réglage d'outil automatique, un instrument de précision conçu pour optimiser vos opérations d'usinage. Dotée d'une structure étanche et anti-poussière (IP67), elle offre une excellente durabilité, même dans des conditions difficiles avec présence de liquide de refroidissement ou de copeaux de métal.

Son fonctionnement est simple et fiable : aucun amplificateur intégré n'est nécessaire. Elle est insensible aux variations de température et de tension d'alimentation sur le poste de travail, garantissant un signal stable qui peut être directement envoyé à la commande numérique (CN) ou au programmateur (PLC). La mesure, d'une grande précision (répétabilité de 0,001 mm), s'effectue par contact direct entre la pointe de l'outil et le palpeur en matériau dur, capturant avec exactitude la position, la taille et générant un signal de sortie.

Pour une sécurité et un entretien optimisés, la jauge envoie un signal d'alarme en cas de course excédentaire et intègre une fonction de soufflage automatique pour nettoyer la surface de contact. Logée dans un boîtier robuste en matériau 4S rectifié, elle est conçue pour durer.

**Détails du produit :**

* **Type :** Jauge de réglage d'outil automatique

* **Mode de sortie :** B : Normalement fermé (NC)

* **Course :** 5 mm

* **Répétabilité :** 0,001 mm

* **Durée de vie électrique :** 3 millions d'opérations

* **Structure de protection :** IP67 (étanche et anti-poussière)

* **Force de contact :** 1,5 N

* **Matériau de la zone de contact :** Liaison dure

* **Matériau du boîtier :** 4S rectifié

* **Câble :** 2 mètres, résistant à l'huile, 4 conducteurs

* **Gaine de protection :** Rayon de courbure minimal R25 sur 1 mètre

**Aspects électriques :**

1. Tension de contact : DC24V ± 10%, 20mA (max).

2. Lorsque la machine est mise à la terre, installer la jauge du côté du fil de terre.

3. Pour les modèles avec LED, respecter la polarité (+) (-) à la connexion. Valeur recommandée : 10mA, charge résistive.

4. Pour la structure de sortie avec unité d'interface, se référer au manuel utilisateur.

**Votre commande comprend :**

1 x Jauge de réglage d'outil automatique.
