IP68 TRANSDUCRE HUMIDITÉ CAPTEUR DE SOI

Caractéristiques:

1. Composition du produit : Le capteur d'humidité du sol est composé d'un module d'alimentation, d'un module de transmission, d'un module de dérive zéro et de compensation de température, et d'un module de traitement des données.
2. Fonction puissante : le capteur intègre des fonctions d'échantillonnage et d'amplification du signal, de dérive zéro et de compensation de température, qui ont peu d'impact sur la qualité du sol et sont largement utilisées dans un large éventail de domaines.
3. Plage de mesure de 0 à 100 % : précision de mesure élevée, performances fiables, réponse rapide, bonne interchangeabilité et efficacité de transmission de données élevée.
4. Design compact : ce capteur d'humidité du sol a un aspect petit et léger, facile à transporter et à connecter. La longueur du câble est d'environ 1,5 mètre, ce qui peut répondre aux besoins d'utilisation.
5. Utilisation durable : prend en charge la sortie de signal diélectrique constante, bonne étanchéité, niveau de protection IP68, peut être directement enterré dans le sol et utilisé, pas facile à corroder ou à rouiller.

Spécifications:

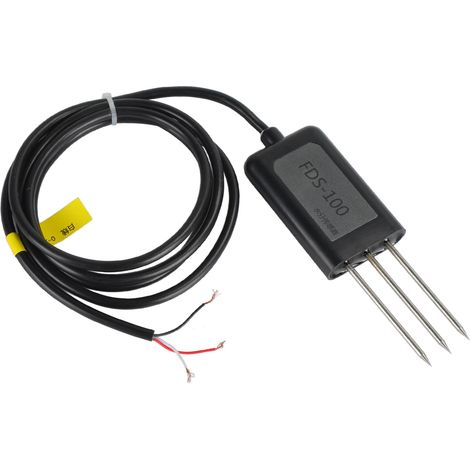

Type d'article : capteur d'humidité du sol
Matériau : ABS
Poids : env. 141 g / 5 oz
Matériau de la sonde : acier inoxydable
Matériau d'étanchéité : résine époxy
Paramètre de mesure : teneur en eau volumétrique du sol
Plage de mesure : 0-100 %
Précision de mesure : ± 3 %
Résolution : 0,1 %
Zone de mesure : Un cylindre d'un diamètre de 7 cm et d'une hauteur de 7 cm entourant la sonde centrale avec la sonde centrale comme centre
Diamètre de la sonde : env. 3 mm / 0,12 pouces
Temps de réponse : 2 s
Longueur du câble : env. 1,5 m / 4,9 pieds
Conditions de travail et de stockage :
Température de fonctionnement : -40 à 85 ℃
Humidité de travail : 0 à 100 % HR
Température de stockage : -40 à 125 ℃
Stockage Humidité : Niveau de protection : IP68
V : Type de tension A : Type de courant R : Type RS485
Tension de fonctionnement 7-24 V 12-24 V 7-24 V
Courant de fonctionnement 3-5 mA 3-25 mA 3-5 mA < br> Signal de sortie Signal de sortie 0-2 V DC 4-20 mA Protocole RTU Protocole RTU
Méthode de communication : communication RS485, distance de transmission Taux de communication : 9600, n, 8, 1
Protocole de communication : protocole RTU, la station d'usine Le numéro (adresse de l'appareil) est la station 2, qui peut être modifié selon les besoins.
Les commandes du protocole RTU incluent : Lire la valeur de l'humidité du sol (l'usine est la station 2)
Principe de fonctionnement :
Domaine de fréquence FDR La méthode utilise le principe de l'impulsion électromagnétique pour mesurer la constante diélectrique (ε) du sol en fonction de la fréquence de propagation des ondes électromagnétiques dans le milieu afin d'obtenir la teneur en eau volumétrique du sol (θv).
Champ d'application : Convient à l'eau. -Sauvegarde de l'irrigation agricole, des serres, des fleurs et des légumes, des pâturages, des analyses rapides du sol, de la culture des plantes, des expériences scientifiques, du pétrole souterrain, des gazoducs et d'autres champs de surveillance anti-corrosion des pipelines.
Câblage :
Couleur de la ligne Ligne rouge Ligne noire Ligne blanche
Puissance de simulation Puissance positive Signal négatif
Couleur de la ligne Ligne rouge Ligne noire Ligne jaune Ligne marron
RS485 Puissance positive Puissance négative 485A 485B Exemple de format de commande de lecture : 02 03 00 00 00 01 84 39
Remarque : Le premier octet 02 au début est le numéro de station. Si vous avez modifié le paramètre du numéro de station, vous devez remplacer le premier chiffre 02 par le numéro de station que vous avez défini. Les deux derniers chiffres 84 39 sont des sommes de contrôle CRC16 et les clients doivent les calculer eux-mêmes.
Exemple de format de commande des données renvoyées : 02 03 02 01 1F BC 1C
Remarque : les 4 et 5 bits de 01 1F sont la valeur d'humidité et BC 1C est le contrôle CRC renvoyé.
Méthode d'analyse des données sur l'humidité du sol : Humidité=0X011F/10=28,7 %
Modifier son propre numéro de station :
Méthode 1 : Connaître la station actuelle numéro et envoyez la commande suivante
02 10 10 00 00 01 02 00 03 E3 60 Sa fonction est de changer le numéro de station du n°2 au n°3.
Remarque : Remplacez les caractères en italique par le numéro de station d'origine et remplacez les caractères normaux par la valeur du numéro de station cible que vous souhaitez modifier. L'envoi nécessite que le client calcule lui-même la valeur CRC.
Méthode 2 : Connaître le numéro de station actuel et envoyer la commande suivante
02 06 10 00 00 03 CD 38 Sa fonction est de changer le numéro de station du No. 2 au n° 3.
Remarque : remplacez les caractères en italique par le numéro de station d'origine et remplacez les caractères normaux par la valeur du numéro de station cible que vous souhaitez modifier. L'envoi nécessite que le client calcule lui-même la valeur CRC.
Méthode 3 : Oubliez le numéro de station d'origine, vous devez connecter le produit à l'ordinateur seul, faites attention
Il ne peut y avoir aucun autre produit 485 sur le bus . Utilisez la station 0 pour les faire fonctionner. Les instructions sont les suivantes : 00 10 10 00 00 01 02 00 03 FA 00
Remarque : Les gros caractères sont la valeur du numéro de station cible que vous souhaitez modifier. Le client calcule lui-même la valeur de contrôle CRC.
Ce capteur utilise la méthode FDR (méthode du domaine fréquentiel) pour mesurer l'humidité du sol, qui peut correspondre à la teneur en humidité volumétrique du sol. La méthode FDR (méthode du domaine de fréquence) mesurant l'humidité du sol est principalement liée au pH du sol mesuré, à la densité du sol, à la qualité du sol et à la profondeur de la mesure.
Analyse et élimination des défauts :
1. Le signal de sortie du capteur est anormal
Vérifiez si la tension d'alimentation est stable
Vérifiez si la plage d'alimentation est normale
Vérifiez si la ligne est virtuelle
2. Le capteur n'a pas de sortie de signal
Vérifiez si les pôles positifs et négatifs de l'alimentation électrique et le fil de terre sont correctement connectés
Vérifiez si la tension d'alimentation répond aux exigences
Entretien et maintenance :
Ceci L'instrument est un produit scientifique et technologique avec une excellente conception et des principes fonctionnels, et une attention particulière doit être accordée à la maintenance. Les suggestions suivantes vous aideront à utiliser efficacement les services de maintenance.
1. Empêcher l'instrument d'être rayé, maintenir l'intégrité de la protection externe

Liste de colis:

Forfait comprenant 1 x capteur d'humidité du sol
1 x manuel en anglais

Remarque:

1. Veuillez permettre une erreur de 0 à 1 pouce en raison de la mesure manuelle. Merci de votre compréhension.2. Les moniteurs ne sont pas calibrés de la même manière, la couleur de l'élément affichée sur les photos peut être légèrement différente de l'objet réel. Veuillez prendre le vrai en standard.3. Avant la mesure, le sol de densité uniforme doit être sélectionné comme objet à mesurer.4. N'insérez pas la sonde du capteur dans le bloc de sol dur pour éviter d'endommager la sonde.5. Ne tirez pas directement sur le câble pour déplacer le capteur hors du sol et maintenez le sol à tester dans l'emballage extérieur en époxy avec votre main.6. Après utilisation, utilisez une brosse pour enlever la poussière sur la sonde et séchez la sonde avec un chiffon doux pour protéger la sonde d'humidité et augmenter sa durée de vie.
