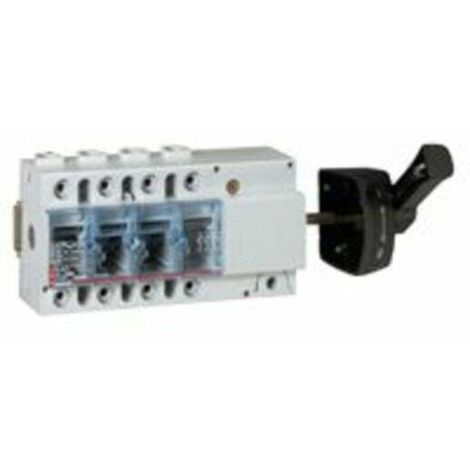

Legrand – Interrupteur sectionneur 160A 4P – Commande latérale avec poignée noire – IP2X pour sécurité – Raccordement à vis pour installation facile

430,56€
Vendu par Elec-Destock et 3 autres marchands

Souvent achetés ensemble

Informations produit

Description

Description générale

Interrupteur-sectionneur Vistop 160A de LEGRAND, conçu pour assurer la coupure en charge avec un sectionnement pleinement apparent et une action positive des contacts. Ce modèle à 4 pôles est équipé d'une commande latérale et d'une poignée noire cadenassable, permettant l'utilisation de 1 à 3 cadenas de diamètre 6 mm (référence 022797). Il est idéal pour les installations électriques dans le petit tertiaire, avec une capacité de 32 à 160 A.

Spécifications techniques

  • Courant permanent nominal : 160 A
  • Tension de fonctionnement normale : 690-690 V
  • Puissance de commutation à 400 V : 88 kW
  • Intensité de court-circuit nominale conditionnelle : 12 kA
  • Courant nominal de courte durée admissible : 3.5 kA
  • Nombre de pôles : 4
  • Classe de protection (IP) : IP2X
  • Type de raccordement du circuit principal : Raccordement à vis
  • Type de construction : Technique d'encastrement fixe pour appareil encastré
  • Finition de l'élément d'actionnement : Manette / levier
  • Couleur de l'élément d'actionnement : Noir

Compatibilité et accessoires

  • Compatible avec un interrupteur-sectionneur auxiliaire 2P - 16A (référence 022722)
  • Possibilité d'ajouter un ou deux contacts auxiliaires O+F (références 022704 ou 022707)
  • Accessoires disponibles pour d'autres combinaisons : commande, contacts auxiliaires de précoupre et signalisation, cadenas de sécurité

Installation

  • Fixation à vis ou sur rail symétrique EN 60715
  • Livré avec un gabarit de perçage autocollant et visseries
  • Joint assurant le maintien de l'IP55 de l'enveloppe
  • Axe de prolongement de 30 mm à 170 mm

Utilisation

Les interrupteurs-sectionneurs de sécurité Vistop permettent de scinder électriquement tout ou partie d'une installation, garantissant ainsi la sécurité des personnes intervenantes.

Autres informations

Fiche technique

Caractéristiques

  • Marque
    LEGRAND
  • Poids
    500 g
  • Intensité courant
    160 A
  • Matières
    Plastique
  • Couleur
    Noir

Impact environnemental

  • Origine
    Fabriqué en France

Questions fréquentes

Ce dispositif offre une protection IP2X, ce qui signifie qu'il protège contre les contacts avec des objets solides de plus de 12,5 mm, mais il n'est pas conçu pour résister à la poussière fine ou à l'eau. Pour une utilisation dans des environnements exposés à ces éléments, une protection supplémentaire serait nécessaire.

L'installation peut être réalisée par fixation à vis ou sur rail symétrique EN 60715. Un gabarit de perçage autocollant et des visseries sont fournis pour faciliter le montage, et un joint est inclus pour maintenir l'étanchéité IP55 de l'enveloppe.

Il est possible d'ajouter un interrupteur-sectionneur auxiliaire 2P - 16A ou un ou deux contacts auxiliaires O+F. Des accessoires supplémentaires, comme des commandes et des cadenas de sécurité, sont également disponibles pour des configurations spécifiques.
