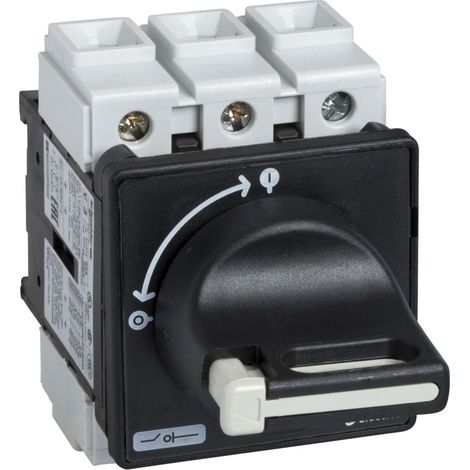

TeSys VBD - inter.-sectionneur - 3P - 690V 40A - poignée noire cadenassable

Name: TeSys VBD - inter.-sectionneur - 3P - 690V 40A - poignée noire cadenassable
Brand: SCHNEIDER ELECTRIC
SKU: VBD2
Price: 42.88 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

8 options

Disjoncteur 1P+N 3kA C-32A 1 Module - HAGER - MFN732

640

Livraison gratuite

Disjoncteur 2A 1P+N Courbe C 4.5kA borne à vis pour rail DIN DT40 Prodis SCHNEIDER ELECTRIC A9N21020

~~51,46€~~

Hager – SFT240 inverseur de source monophasé 40A 2P – 230V avec position zéro – Installation rapide sur rail DIN – Sécurité renforcée

N°1 des ventes

Hager – SFT240 inverseur de source monophasé 40A 2P – 230V avec position zéro – Installation rapide sur rail DIN – Sécurité renforcée

283

~~26,52€~~

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

312

Livraison gratuite

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

12 options

Schneider Electric – Disjoncteur tétrapolaire 20A courbe C – Intensité 20A – 4 pôles – 50/60Hz – A9F77420

253

~~64,63€~~

Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432

12 options

Schneider Electric – Disjoncteur tétrapolaire 32A courbe C – Intensité 32A – 4P – 50/60Hz – A9F77432

253

~~62,76€~~

Legrand – Disjoncteur bipolaire 2P 400V – Intensité 40A – Contacts à double coupure – Monté sur rail symétrique EN 60715

4 options

Legrand – Disjoncteur bipolaire 2P 400V – Intensité 40A – Contacts à double coupure – Monté sur rail symétrique EN 60715

Livraison gratuite

Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240V

8 options

Hager – Disjoncteur unipolaire 1P+N 3kA courbe C – 1 module – Pour installation jusqu'à 60°C – Tension 230/240V

640

~~62,07€~~

Legrand – Disjoncteur bipolaire 2P 400V 20A – Courbe C – Montage sur rail EN 60715 – 406432

4 options

Legrand – Disjoncteur bipolaire 2P 400V 20A – Courbe C – Montage sur rail EN 60715 – 406432

Livraison gratuite

Interrupteur Sectionneur Modulaire 2 pôles 63A Legrand DX³

4 options

Interrupteur Sectionneur Modulaire 2 pôles 63A Legrand DX³

Livraison gratuite

Schneider Electric – Disjoncteur bipolaire 2P 63A – Courbe C – Type de commande par maneton – Signalisation ON/OFF – A9S65263

~~16,99€~~

Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logement

7 options

Schneider Electric – Disjoncteur unipolaire 6A – Courbe C – Embrochable – Pouvoir de coupure 3kA – Installation électrique logement

213

Livraison gratuite

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616

7 options

Schneider Electric – Disjoncteur unipolaire 16A courbe C – Embrochable pour installation électrique – 3kA – R9EFC616

213

Livraison gratuite

Schneider Electric – Disjoncteur unipolaire 25A courbe C – 1P+N – Installation rapide avec connexions automatiques – R9EFC625

7 options

Schneider Electric – Disjoncteur unipolaire 25A courbe C – 1P+N – Installation rapide avec connexions automatiques – R9EFC625

213

Livraison gratuite

Contacteur chauffe-eau - 20A - 2no - resi9 XP - R9PCTH20 Schneider

2 options

Contacteur chauffe-eau - 20A - 2no - resi9 XP - R9PCTH20 Schneider

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

12 options

Schneider Electric – Disjoncteur tétrapolaire 20A – Courbe D – Raccordement à vis – 6 kA – Installation électrique tertiaire – A9F75420

253

Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnelles

12 options

Schneider Electric – Disjoncteur tétrapolaire 40A – Courbe D – 380V – Certifié IEC 60898-1 – Pour installations électriques professionnelles

253

Schneider Electric – Contacteur à clé 2NO 20A – Mode de pose électricité – Indice de protection IP20 – R9PCTS20

2 options

Schneider Electric – Contacteur à clé 2NO 20A – Mode de pose électricité – Indice de protection IP20 – R9PCTS20

Livraison gratuite

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

640

Livraison gratuite

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

8 options

Disjoncteur 1P+N 3kA C-20A 1 Module - HAGER - MFN720

640

Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le TeSys VBD est un interrupteur-sectionneur tripolaire conçu pour une utilisation à haute tension. Il est idéal pour des applications nécessitant une sécurité accrue grâce à sa poignée noire cadenassable, permettant l'utilisation de 1 à 3 cadenas de 4 à 8 mm. Cet appareil est conçu pour des tensions allant jusqu'à 690 V et un courant thermique conventionnel de 40 A, offrant une puissance assignée d'emploi de 11 kW à 690 V en mode AC-3.

Spécifications techniques

Tension assignée d'emploi : 690 V CA 50/60 Hz

Tension assignée de tenue aux chocs : 8 kV

Courant thermique conventionnel : 40 A

Courant thermique d'emploi sous enveloppe : 32 A

Courant assigné d'emploi : 29 A AC-23 Ue: 400 V

Puissance assignée d'emploi : 11 kW à 690 V (AC-3), 15 kW à 690 V (AC-23A), 11 kW à 400...415 V (AC-3), 15 kW à 500 V (AC-3), 18,5 kW à 500 V (AC-23A), 5,5 kW à 230...240 V (AC-3), 7,5 kW à 230...240 V (AC-23A), 15 kW à 400...415 V (AC-23A)

Pouvoir de fermeture : 400 A à 400 V AC-21A, AC-22A, AC-23A

Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak

Courant assigné de courte durée admissible : 480 A à 400 V

Durée : 1 s

Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM, 10 kA à 400 V - fusible associé 50 A gG

Pouvoir de coupure : 320 A à 400 V (AC-21A, AC-22A, AC-23A)

Endurance mécanique : 100000 cycles

Durée de vie électrique : 100000 cycles AC-21, 30000 cycles DC-1 à 5

Mode de raccordement : Borniers à vis-étrier pour câbles de 10 mm² (rigide) et 6 mm² (souple avec embout)

Couple de serrage : 2,1 N.m sur borniers à vis-étrier

Dimensions : 60 x 60 mm (base), Hauteur : 74 mm, Largeur : 60 mm

Poids : 0,215 kg

Compatibilité et accessoires

Code de compatibilité : Sectionneur principal

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Couleur
Noir
Indice de protection
IP65
Intensité courant
40 A
Largeur
60 mm
Matières
Plastique
Mode de pose électricité
Apparent
Nombre de pôle(s)
3
Poids
220 g
Type de commutateur
Interrupteur sectionneur
Réf. ManoMano
ME15810674
MMID
168489317010
Réf. fabricant
VBD2
EAN
3389110724943

Questions fréquentes

Oui, ce dispositif dispose d'un indice de protection IP65, ce qui garantit une protection contre la poussière et les jets d'eau provenant de toutes directions.

Pour une utilisation en court-circuit, il est recommandé d'utiliser un fusible associé de type 50 A aM ou 50 A gG, permettant un courant nominal de court-circuit conditionnel de 10 kA à 400 V.

Ce dispositif est compatible avec des câbles rigides jusqu'à 10 mm² et des câbles souples avec embout jusqu'à 6 mm², grâce à ses borniers à vis-étrier.
