Description générale

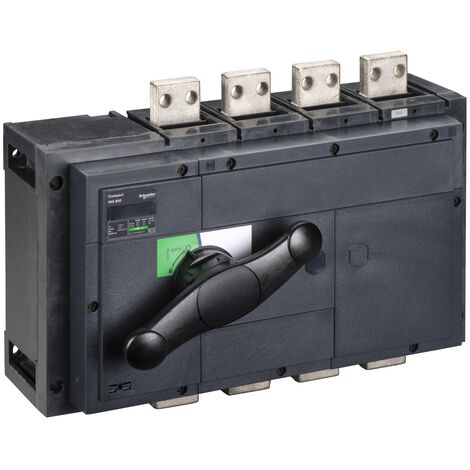

Ce disjoncteur-sectionneur non automatique 4P Interpact INS800 est conçu pour un isolement efficace avec indication de contact positif. Il est équipé d'une commande rotative noire, facilitant son utilisation et garantissant des performances élevées lors de l'interruption des courants. Ce modèle est idéal pour des applications nécessitant un courant de fonctionnement de 800 A à 415 V CA dans les catégories AC21A, AC22A et AC23A.Spécifications techniques
- Puissance maximum :
- AC-23 : 250 kW à 220/240 V AC 50/60 Hz
- AC-23 : 710 kW à 660/690 V AC 50/60 Hz
- AC-23 : 400 kW à 380/400 V AC 50/60 Hz
- AC-23 : 560 kW à 500/525 V AC 50/60 Hz
- AC-23 : 500 kW à 415 V AC 50/60 Hz
- Service assigné : Ininterrompu
- Classe de service intermittent : Classe 120 - 60 %
- Courant assigné de courte durée admissible :
- Icw : 10 kA (20 s)
- Icw : 20 kA (3 s)
- Icw : 30 kA (1 s)
- Icw : 4 kA (0.8 s)
- Icw : 6 kA (0.5 s)
- Icw : 2 kA (30 s)
- Durée de vie mécanique : 3000 cycles
- Durée de vie électrique :
- DC-21A : 500 cycles à 250 V DC 4 pôles en série
- AC-21A : 500 cycles à 220/240 V AC 50/60 Hz
- AC-21A : 500 cycles à 380/415 V AC 50/60 Hz
- AC-21A : 500 cycles à 440/480 V AC 50/60 Hz
- AC-21A : 500 cycles à 480 V AC 50/60 Hz
- AC-21A : 500 cycles à 500/525 V AC 50/60 Hz
- AC-21A : 500 cycles à 660/690 V AC 50/60 Hz
- DC-21A : 500 cycles à 125 V DC 2 pôles en série
- DC-22A : 500 cycles à 125 V DC 2 pôles en série
- DC-22A : 500 cycles à 250 V DC 4 pôles en série
- DC-23A : 500 cycles à 125 V DC 2 pôles en série
- DC-23A : 500 cycles à 250 V DC 4 pôles en série
- Dimensions :
- Hauteur : 300 mm
- Largeur : 410 mm
- Profondeur : 146,5 mm
- Poids : 18 kg
Autres informations
- Normes : Conforme aux normes IEC 60947-1 et IEC 60947-3
- Niveau d'isolation : Classe II en face avant selon la norme CEI 60664
