Description générale

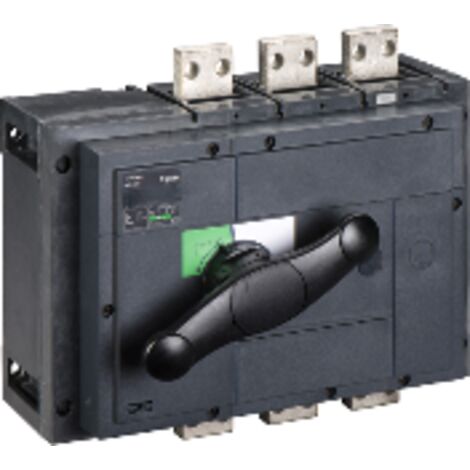

Interrupteur sectionneur boîtier moulé Interpact INS800, conçu pour des applications industrielles avec une capacité de 800 A. Il est équipé d'une poignée rotative frontale pour un contrôle direct et est monté sur une platine fixe. Sa couleur de poignée est noire, et il permet des raccordements en façade, tant en haut qu'en bas.Spécifications techniques
- Puissance maximum :
- AC-23 : 250 kW à 220/240 V AC 50/60 Hz
- AC-23 : 710 kW à 660/690 V AC 50/60 Hz
- AC-23 : 400 kW à 380/400 V AC 50/60 Hz
- AC-23 : 560 kW à 500/525 V AC 50/60 Hz
- AC-23 : 500 kW à 415 V AC 50/60 Hz
- Service assigné : Ininterrompu
- Classe de service intermittent : Classe 120 - 60 %
- Courant assigné de courte durée admissible :
- 10 kA (20 s) conformément à IEC 60947-3
- 20 kA (3 s) conformément à IEC 60947-3
- 6 kA (1 s) conformément à IEC 60947-3
- 4 kA (0.8 s) conformément à IEC 60947-3
- 3 kA (0.5 s) conformément à IEC 60947-3
- 1 kA (30 s) conformément à IEC 60947-3
- Durée de vie mécanique : 3000 cycles
- Durée de vie électrique :
- AC-21A : 500 cycles à 220/240 V AC 50/60 Hz
- AC-21A : 500 cycles à 380/415 V AC 50/60 Hz
- AC-21A : 500 cycles à 440/480 V AC 50/60 Hz
- AC-21A : 500 cycles à 480 V AC 50/60 Hz
- AC-21A : 500 cycles à 500/525 V AC 50/60 Hz
- AC-21A : 500 cycles à 660/690 V AC 50/60 Hz
- AC-22A : 500 cycles à 220/240 V AC 50/60 Hz
- AC-22A : 500 cycles à 380/415 V AC 50/60 Hz
- AC-22A : 500 cycles à 440/480 V AC 50/60 Hz
- AC-22A : 500 cycles à 480 V AC 50/60 Hz
- AC-23A : 500 cycles à 500/525 V AC 50/60 Hz
- AC-23A : 500 cycles à 660/690 V AC 50/60 Hz
- DC-21A : 500 cycles à 125 V DC 2 pôles en série
- DC-22A : 500 cycles à 125 V DC 2 pôles en série
- DC-23A : 500 cycles à 125 V DC 2 pôles en série
Dimensions
- Hauteur : 300 mm
- Largeur : 340 mm
- Profondeur : 146,5 mm
- Poids : 14 kg
- Pas de raccordement : 70 mm
