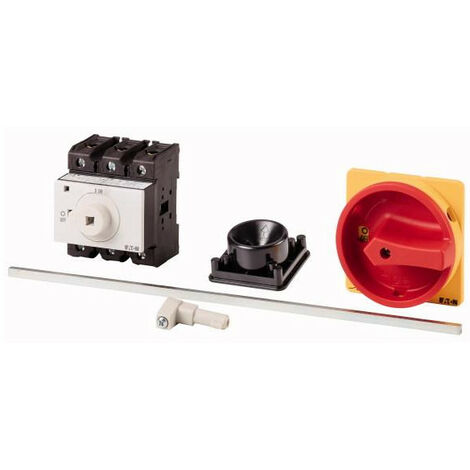

Eaton Interrupteur principal, P3, 63 A, montage intermédiaire, 3 pôles, fonction ARRÊT D'URGENCE, avec poignée rotative rouge et couronne de blocage jaune, verrouillable en position 0, avec arbre méta

Eaton Interrupteur principal, P3, 63 A, montage intermédiaire, 3 pôles, fonction ARRÊT D',URGENCE, avec poignée rotative rouge et couronne de blocage jaune, verrouillable en position 0, avec arbre métallique, 172784

Caractéristiques techniques

Gamme : Interrupteur principal, interrupteur de maintenance

Caractéristiques techniques

Contact auxiliaire ou conducteur neutre monté côté client.

• Modèle: P3-63/M4/SVB
• Largeur: 95 mm
• Hauteur: 88 mm
• Profondeur: 340 mm
• Puissance de service nominale à AC-3, 400 V: 30 kW
• Nombre de contacts auxiliaires en contact NO: 0
• Nombre de contacts auxiliaires en contact NF: 0
• Courant permanent nominal Iu: 63 A
• Nombre de pôles: 3
• Tension nominale de fonctionnement: 690 V
• Courant de court-circuit nominal conditionnel Iq: 100 kA
• Indice de protection (IP), face avant: IP65
• Nombre de contacts auxiliaires en tant qu',inverseur: 0
• Nombre d',interrupteurs: 1
• Verrouillable: Ja
• Entraînement de moteur intégré: Nein
• Type de raccordement circuit principal: Schraubanschluss
• Modèle comme dispositif d’ARRÊT D’URGENCE: Ja
• Type d',élément de commande: (Text): Entraînement rotatif pour accouplement de porte
• Modèle comme interrupteur principal: Ja
• Modèle comme interrupteur de sécurité: Nein
• Exécution comme interrupteur de maintenance/réparation: Ja
• Puissance de fonctionnement nominale en AC-23, 400 V: 30 kW
• Tenue au courant de court-circuit assigné Icw: 1.26 kA
• Couleur de l',élément de commande: rot
• Convient pour fixation au sol: Ja
• Convient pour montage frontal 4 trous: Nein
• Convient pour montage frontal central: Nein
• Convient pour une installation dans un distributeur: Nein
• Convient pour une installation intermédiaire: Ja
• Ue max. tension nominale d',emploi en AC: 690 V
• Entraînement de moteur en option: Nein
• Déclencheur à manque de tension en option: Nein
• Type de construction de l',appareil: (Text): Appareil encastrable Technologie d',installation fixe
• Courant nominal permanent à AC-21, 400 V: 63 A
• Pouvoir de coupure à 400 V: 30 kW
• Version comme inverseur: Nein
• Courant permanent nominal sous AC-23, 400 V: 63 A
• Type de protection (NEMA): 12
• Avec câblage prémonté: Nein
• Numéro de tarif douanier: 85365080

Caractéristiques techniques

• Fonction d',arrêt : Fonction ARRÊT D',URGENCE
• Caractéristiques : avec poignée rotative rouge et couronne de blocage jaune
• Arbre métallique : pour une profondeur de pupitre de commande de 400 mm
• Dispositif de verrouillage : Verrouillable en position 0 (arrêt)
• Indice de protection : Face avant IP65
• Puissance nominale de fonctionnement AC-23A, 50 - 60 Hz 400 V : P = 30 kW
