Description générale

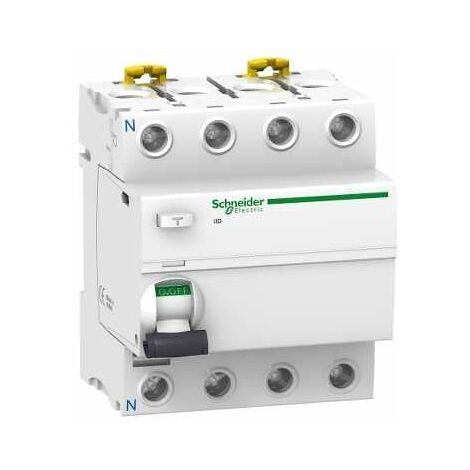

Cet interrupteur différentiel Acti9 iID est un disjoncteur modulaire à courant résiduel (RCCB) fiable, conçu pour protéger contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il permet de déconnecter des circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip facilite l'identification de l'appareil défectueux, tandis que la fenêtre VisiSafe indique l'ouverture complète des pôles pour une maintenance sécurisée. Ce modèle quadripolaire est adapté aux applications résidentielles et industrielles, garantissant une protection efficace contre les fuites de courant.Spécifications techniques
- Tension assignée d'emploi (Ue) : 400 V CA 50/60 Hz
- Tension d'isolation nominale (Ui) : 500 V
- Tension de tenue aux chocs nominale (Uimp) : 6 kV
- Fréquence du réseau : 50/60 Hz
- Pouvoir assigné de coupure et fermeture : Im 1500 A
- Courant de court-circuit nominal conditionnel : 10 kA
- Température de fonctionnement : -25 °C à +60 °C
- Température de stockage : -40 °C à 85 °C
- Durée de vie électrique : 15 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Degré de protection : IP20 et IP40 en armoire modulaire
- Dimensions : hauteur 91 mm, largeur 72 mm, profondeur 73,5 mm
- Poids : 0.37 kg
Compatibilité et accessoires
- Mode de raccordement : Single terminal, haut ou bas pour 1 fil flexible (1...25 mm² max sans embout) ou 1 fil rigide (1...35 mm² max sans embout)
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3.5 N.m (haut ou bas)
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
