Description générale

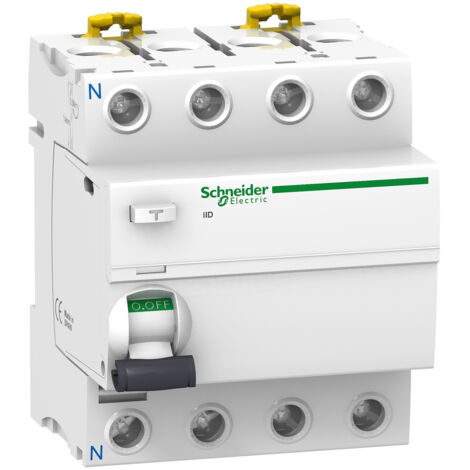

Cet interrupteur différentiel Acti9 iID de Schneider est un dispositif modulaire et fiable, conçu pour protéger contre les chocs électriques et les risques d'incendie. Il est équipé de 4 pôles, d'un courant nominal de 100 A et d'une sensibilité de fuite à la terre de 30 mA. Il assure la déconnexion des circuits électriques en cas de défaut à la terre, avec un indicateur de Visitrip qui facilite l'identification des appareils défectueux.Spécifications techniques
- Nombre de pôles : 4
- Courant nominal assigné (In) : 100 A
- Courant de défaut nominal (I?n) : 30 mA
- Type de courant différentiel : AC
- Largeur : 8 pas de 9 mm
- Tension de fonctionnement (Ue) : 380 à 415 V CA 50/60 Hz
- Tension d'isolement nominale (Ui) : 500 V CA 50/60 Hz
- Tension nominale de tenue aux chocs (Uimp) : 6 kV
- Capacité nominale de coupure : 1 500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Endurance électrique : 10 000 cycles
- Endurance mécanique : 20 000 cycles
- Degré de protection : IP20 (IP40 en boîtier modulaire)
- Température de fonctionnement : -5 °C à 60 °C
- Température de stockage : -40 °C à 85 °C
- Dimensions : (l) 72 mm x (H) 91 mm x (P) 73,5 mm
- Poids : 0,37 kg
- Couleur : Blanc (RAL9003)
Installation
- Montage sur rail DIN
- Mode de raccordement : terminal unique, haut ou bas pour fils flexibles de 1 à 25 mm² max sans embout, ou pour fils rigides de 1 à 35 mm² max sans embout
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3,5 N.m (haut ou bas)
Utilisation
Ce produit est utilisé pour protéger les installations électriques contre les défauts à la terre, garantissant ainsi la sécurité des utilisateurs. Il est idéal pour une utilisation dans des environnements résidentiels et commerciaux.Autres informations
- Conforme à la norme EN/IEC 61008-1
