Description générale

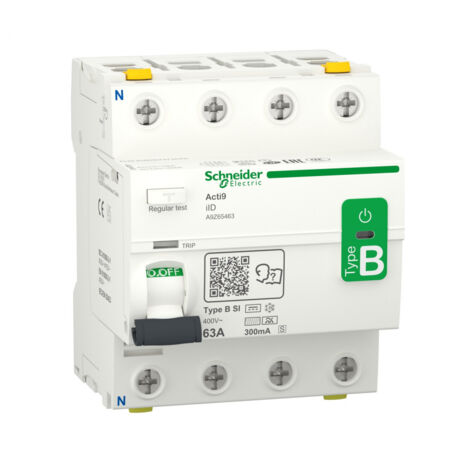

Interrupteur différentiel Acti9 de type B, 4 pôles, avec un courant nominal de 63A et une sensibilité de 300mA. Conçu pour une utilisation à une tension assignée de 400V CA à 50 Hz, cet appareil est idéal pour protéger les installations électriques contre les défauts d'isolement.Spécifications techniques
- Tension assignée d'emploi : 400 V CA 50 Hz
- Tension assignée d'isolement : 500 V
- Tension assignée de tenue aux chocs : 6 kV
- Pouvoir assigné de coupure et fermeture : Im 1500 A, Idm 1500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Fréquence du réseau : 50 Hz
- Dimensions : 88 mm (hauteur) x 72 mm (largeur) x 79 mm (profondeur)
- Poids : 415 g
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 15 000 cycles
Compatibilité et accessoires
- Mode de raccordement : Terminal double, face avant rigide pour fils de 1 à 35 mm² max
- Terminal double, face avant souple pour fils de 1 à 25 mm² max
- Terminal double, arrière rigide pour fils de 1 à 25 mm² max
- Terminal double, arrière souple pour fils de 1 à 25 mm² max
- Terminal double, arrière flexible avec virole pour fils de 1 à 16 mm² max
Installation
- Mode d'installation : Encliquetable sur rail DIN
- Pas de 9 mm : 8
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3,5 N.m (haut ou bas)
Utilisation
- Signalisation locale : Indication ON/OFF
- Indicateur de déclenchement : LED verte pour présence de tension
- Description des verrouillages optionnels : Appareil de verrouillage à cadenas
