Description générale

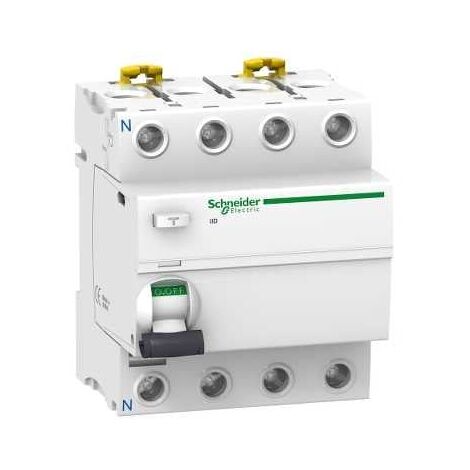

Cet interrupteur différentiel Acti9 iID est un disjoncteur modulaire à courant résiduel (RCCB) fiable, conçu pour protéger contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il permet de déconnecter des circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip facilite l'identification de l'appareil défectueux, tandis que la fenêtre VisiSafe indique l'ouverture complète des pôles pour une maintenance simplifiée.Spécifications techniques
- Type : Interrupteur différentiel iID, 4P, 40A, 300mA, Classe AC
- Tension assignée d'emploi (Ue) : 380VAC à 415VAC
- Tension assignée d'isolement (Ui) : 500VAC
- Tension de tenue aux chocs (Uimp) : 6kV
- Fréquence : 50/60 Hz
- Capacité nominale de coupure et de fermeture (Im/IΔm) : 1 500A
- Courant de court-circuit nominal conditionnel (Inc/IΔc) : 10kA
- Température de fonctionnement : -5°C à 60°C
- Température de stockage : -40°C à 85°C
- Durée de vie électrique : 15 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Degré de protection : IP20 et IP40 en armoire modulaire
- Dimensions : 91 mm (hauteur) x 72 mm (largeur) x 73,5 mm (profondeur)
- Poids : 0,37 kg
- Couleur : Blanc (RAL 9003)
Installation
Ce produit se monte facilement sur rail DIN, avec un mode de raccordement simple pour des fils flexibles ou rigides.Utilisation
L'interrupteur différentiel est utilisé pour protéger les circuits électriques contre les défauts à la terre, assurant ainsi la sécurité des installations électriques.Autres informations
- Normes : CEI 61008-1, EN 61008-1
- Signalisation locale : Indicateur de déclenchement
- Longueur de dénudage des fils : 14 mm (haut ou bas)
- Couple de serrage : 3,5 N.m (haut ou bas)
