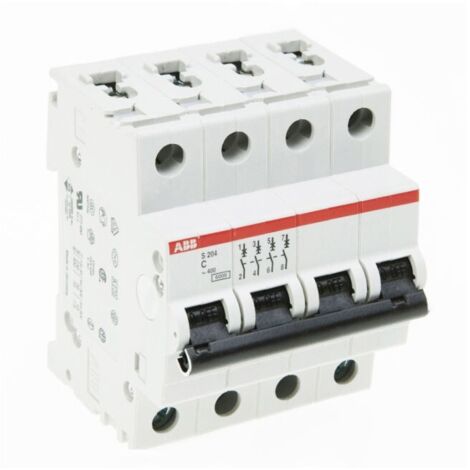

Disjoncteur Miniature - S200 - 4P - 50 A - C - (AC) 6 kA - ABB2CDS254001R0504

Technique Tension d'essai diélectrique : 50 / 60 Hz - 1 min 2 kV Pouvoir de coupure ultime en court-circuit (Icu) : (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kA Pouvoir de coupure nominal en court-circuit (Ics) : (230 V AC) 15 kA, (400 V AC) 7.5 kA, (440 V AC) 7.5 kA Connexion de l'alimentation électrique : Arbitrary Indication de la position du contact : Rouge ON / Vert OFF Classe de limitation d'énergie : 3 Endurance électrique : 10 000 cycles AC Endurance mécanique : 20 000 cycles Nombre de pôles protégés : 4 Nombre de pôles : 4P Couple de serrage : 2.8 N·m Type d'actionneur : Bascule Type de borne à vis : Borne de levage cylindrique bidirectionnelle à sécurité intégrée Marquage de l'actionneur : I / O Matériau de l'actionneur : Groupe d'isolation II, Noir, Scellable Tournevis recommandé : Pozidriv 2 Accessoires disponibles : Oui Capacité de connexion : Busbar 10/10 mm², Flexible avec embout 0.75 ... 25 mm², Flexible 0.75 ... 25 mm², Rigide 0.75 ... 35 mm², Rigide 0.75 ... 35 mm², Toronné 0.75 ... 35 mm² Taille de l'installation : selon DIN 43880 1 Longueur de dénudage des fils : 12.5 mm Type de terminal : Bornes à vis Électrique Caractéristique de déclenchement : C Tension nominale de fonctionnement : selon IEC 60898-1 400 V AC, selon IEC 60947-2 440 V AC Tension de fonctionnement : Max (incl. tolérance) 440 V AC, Min 12 V AC, Min 12 V DC Tension d'isolement nominale (Ui) : selon IEC/EN 60664-1 440 V Tension nominale de tenue aux impulsions (Uimp) : 4 kV, à 2000 m 5 kV, au niveau de la mer 6.2 kV Type de tension d'entrée : AC/DC Courant nominal (In) : 50 A Capacité nominale de court-circuit : (AC) 6 kA, (DC) 6 kA Courant de court-circuit conditionnel nominal (Inc) : (230 V) 20 kA, (400 V) 20 kA Fréquence (f) : 50 Hz Fréquence nominale (f) : 50 / 60 Hz Perte de puissance : 13 W, par pôle en conditions nominales 3.25 W Catégorie de surtension : III
