Interrupteur à Temporisation Réglable DC12V avec Relais et Déclencheur Signal

14,99€
Produit similaire livré par
GARRYFIZH Commutateur de temps Commutateur de synchronisation intelligent de rail 1P de haute précision pour le réverbère TM610C 220V
GARRYFIZH Commutateur de temps Commutateur de synchronisation intelligent de rail 1P de haute précision pour le réverbère TM610C 220V
10,03 €3

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Bienvenue dans notre boutique !

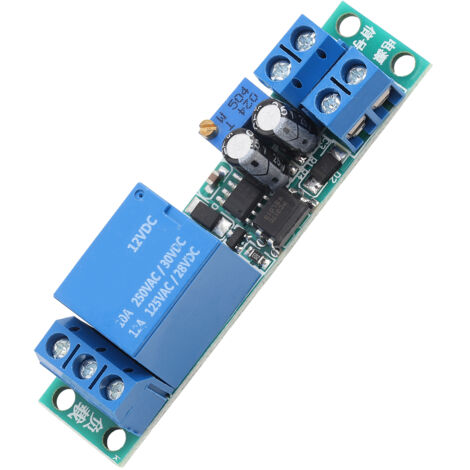

Découvrez notre module de relais à temporisation et déclenchement 12V, un composant électronique polyvalent et fiable pour vos projets. Ce module est doté d'un relais normalement ouvert (NO) dont la temporisation est réglable. Il accepte un déclenchement répété pour une utilisation flexible.

Le temps de délai, par défaut réglable entre 0 et 25 secondes, peut être facilement ajusté via le potentiomètre intégré (tourner dans le sens horaire pour diminuer, anti-horaire pour augmenter). Pour des délais plus longs, il vous suffit de remplacer le condensateur ou le potentiomètre par des composants de valeur supérieure.

Conçu pour la robustesse, le module intègre une diode de protection contre l'inversion de polarité sur ses bornes d'alimentation. Il accepte indifféremment un signal de déclenchement haut (high level) ou bas (low level), le rendant parfaitement adapté aux environnements de contrôle industriel et compatible avec une large gamme de signaux de commande.

Ses domaines d'application sont vastes : robotique, délai d'extinction de phares automobile, développement de produits intelligents, équipements d'automatisation, développement sur PLC (Automate Programmable), domotique, systèmes d'alarme avec temporisation, et prototypage électronique en général.

**Caractéristiques techniques :**

* **Tension de fonctionnement :** DC 12V

* **Capacité de charge du relais :** AC 250V / 10A ; DC 30V / 10A

* **Temps de délai :** Réglable de 0 à ~25 secondes par défaut. La formule est T(S)=1.1 * R(Ω) * C(F). Exemple : avec un condensateur de 47µF et une résistance de 500KΩ, T ≈ 25.85 secondes.

* **Dimensions :** Environ 67 x 16 mm (2.64 x 0.62 pouces)

**Principe de fonctionnement :**

1. À la mise sous tension (12V), le relais s'active immédiatement, connectant la borne NO (Normalement Ouvert) à la borne COM.

2. Après le délai réglé (0 à 25 secondes), le relais se désactive, connectant alors la borne NC (Normalement Fermé) à la borne COM.

3. Le relais reste désactivé en attente d'un signal de déclenchement externe.

4. Si un signal de déclenchement est présent, le relais reste activé. Dès que le signal disparaît, le délai commence, et à son terme, le relais se désactive (retour à l'état NC-COM connecté).

**Le colis comprend :** 1 x Module de relais temporisé.

**Note importante :** Les versions ancienne et nouvelle de ce produit sont envoyées de manière aléatoire. Merci de prendre note de ce point avant de passer votre commande.

Caractéristiques

  • Marque
    LISATR
  • Matières
    Plastique
  • Type de contact
    Normalement ouvert
  • Réf. ManoMano
    ME101934431
  • MMID
    542612268494
