Interrupteur à Temporisation AC 220V, Module Relais Minuterie JK032-30M avec Délai

Bienvenue dans notre boutique !

Ce module de relais à déclenchement et temporisation est un composant de contrôle pratique et fiable pour vos projets d'automatisation. Conçu pour fonctionner directement sur le secteur, il accepte une entrée de 220V AC et fournit une sortie de 220V AC. Il devient opérationnel dès qu'il est connecté à l'alimentation et à la charge.

Le module utilise une méthode de réduction de tension RC pour son fonctionnement interne. Il peut être connecté à divers dispositifs de commande tels que des boutons-poussoirs, des capteurs ou des récepteurs RC pour le déclenchement. Le mode de déclenchement est un signal bas niveau.

Son fonctionnement est simple : après la mise sous tension, le relais est dans son état normal (ouvert). Lorsqu'il est déclenché (en court-circuitant le bouton d'auto-réinitialisation fourni ou en appliquant un signal bas niveau depuis un capteur), le relais se ferme immédiatement. Cette action permet la sortie de la tension 220V et lance le cycle de temporisation. Une fois le temps de délai écoulé, le relais s'ouvre automatiquement, coupant la sortie.

Une caractéristique clé est sa gestion du re-déclenchement : si un nouveau signal de déclenchement est reçu pendant le délai en cours, il est ignoré. De plus, si le signal de déclenchement initial est toujours présent à la fin du délai, il ne provoquera pas une nouvelle activation immédiate. Un nouveau cycle ne pourra commencer qu'après la disparition de l'ancien signal et la réception d'un nouveau.

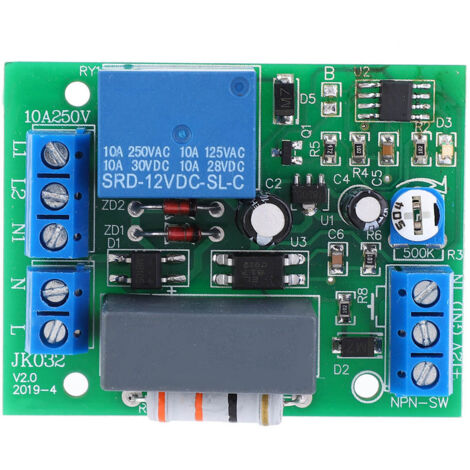

Vous avez la possibilité d'ajuster la plage de temporisation vous-même en modifiant la capacité du condensateur C5 sur la carte imprimée. Augmenter la capacité de ce condensateur prolongera le temps de délai.

**Fonction principale** : Activation et sortie immédiate après déclenchement, suivies d'une coupure automatique de la sortie après un délai réglable de X secondes.

**Spécifications détaillées** :

* **Type d'article** : Module de Relais à Déclenchement et Temporisation

* **Tension d'alimentation** : AC 220V

* **Courant maximum du relais** : 10A

* **Capacité de charge** : 10A (Pour les produits moteurs, une utilisation en dessous de 7A est recommandée en raison du courant de démarrage élevé)

* **Mode de déclenchement** : Signal bas niveau (compatible boutons, interrupteurs de proximité, modules récepteurs RC)

**Contenu de la livraison** :

* 1 x Module de Relais à Déclenchement et Temporisation
