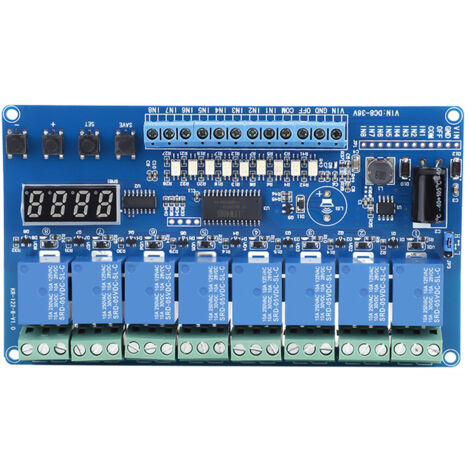

Interface Module à 8 Relais Temporisés Multifonctions, 8-36V DC

Bienvenue dans notre boutique !
Nous sommes ravis de vous présenter ce module de contrôle à relais multifonction 8 canaux, polyvalent et robuste. Conçu pour des performances stables et une utilisation simple, ce module de qualité industrielle est la solution idéale pour une grande variété d'applications de contrôle de puissance.
Le module dispose de 8 canaux de contrôle indépendants en entrée et en sortie. Chaque canal peut être configuré avec l'une des 20 fonctions programmables différentes, offrant une flexibilité exceptionnelle pour répondre à divers besoins. Il fonctionne avec une large plage de tension d'entrée CC de 8V à 36V (plage extrême de 6V à 45V) et intègre une protection contre l'inversion de polarité pour le sécuriser. Des LED indiquent clairement l'alimentation et l'activation des relais.
Une caractéristique clé est sa capacité de temporisation précise, avec des réglages à partir de 1 seconde et une précision inférieure à 1%. Il comprend également une fonction d'économie d'énergie automatique. Toutes vos configurations sont automatiquement enregistrées dans une mémoire non volatile, garantissant leur conservation même après une coupure de courant. Le déclenchement des signaux d'entrée prend en charge une impulsion de niveau haut ou bas, sélectionnable par l'utilisateur.
**Fonctions principales & Navigation :** *
**Menu 1 (F--X) :** Appui long sur SET pour entrer. Utilisez les boutons "+" et "-" pour sélectionner un groupe de canaux (X : 0~3 correspond aux relais 1~4). *
**Menu 2 (X) :** Appui court sur SET depuis le Menu 1 pour les réglages spécifiques au canal du groupe sélectionné (X : 0-7).
*
**0. Sélection de fonction (00) :** Choisissez parmi 20 fonctions (paramètres 0-19).
*
**1. Heure T1 (000) :** Réglage des heures pour la Minuterie 1 (0-255).
*
**2. Minute T1 (00) :** Réglage des minutes pour la Minuterie 1 (0-59).
*
**3. Seconde T1 (00) :** Réglage des secondes pour la Minuterie 1 (0-59).
*
**4. Heure T2 (000) :** Réglage des heures pour la Minuterie 2 (0-255).
*
**5. Minute T2 (00) :** Réglage des minutes pour la Minuterie 2 (0-59).
*
**6. Seconde T2 (00) :** Réglage des secondes pour la Minuterie 2 (0-59).
*
**7. Nombre de cycles (0000) :** Définit le nombre de cycles de fonctionnement (0-9999).
Appuyez sur SAVE pour confirmer et quitter les réglages.
**Paramètres électriques :** *
**Tension de service :** CC 8V-36V (Recommandée), CC 6V-45V (Limite). *
**Consommation :** Statique <0.1W ; Dynamique <1.5W. *
**Température de service :** -20℃ à 60℃ (Recommandée), -30℃ à 70℃ (Limite). *
**Capacité de charge (par canal) :**
*
**Normalement Ouvert (NO) :** CC 0-30V / 10A, CA 0-250V / 10A.
*
**Normalement Fermé (NC) :** CC 0-28V / 10A, CA 0-125V / 10A.
**Connectique du module :** Le module comprend des bornes à vis pour toutes les connexions. *
**Côté Alimentation/Contrôle :** VIN (CC+), GND (CC-), OFF (Contrôle Alim.), COM (Commun Signal), IN1-IN8 (Signal d'Entrée). *
**Côté Sortie Charge :** 24 bornes pour connecter les charges aux 8 canaux de relais (NO, COM, NC pour chacun).
**Notes importantes :** 1.
La logique du signal d'entrée (niveau haut ou bas actif) est sélectionnée en connectant la borne COM : Connectez COM à H pour actif à niveau haut sur IN1-IN8 ; connectez COM à L pour actif à niveau bas. 2.
Tension du signal de déclenchement (pour COM, IN1-IN8) : Niveau haut ≤5V, Niveau bas ≤0.8V.
**Spécifications :** *
**Matériau :** ABS *
**Dimensions :** 140 x 80mm / 5.51 x 3.15 pouces *
**Poids :** Environ 154g
**Contenu du colis :** *
1 x Module de Contrôle à Relais 8 Canaux
