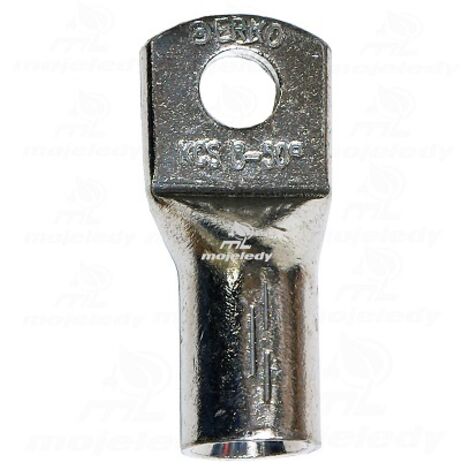

1x Cosse à œil tubulaire en cuivre étamé KCS 8-50 ERKO

Données techniques

• Fabricant : ERKO
• Série de produits : KCS
• Index des fabricants : KCS_8-50/1
• Catégorie : Cosses à œil en cuivre
• Forme du terminal Anneau
• Angle de connexion Droit
• Matériau Cuivre
• Type de fil Multibrin
• Section nominale [mm2] 50
• Filetage métrique de la connexion 8
• matériau : cuivre
• revêtement : étain

Cosses à œil tubulaires en cuivre de la série DIN (galvanisées) conformes à la norme DIN 46235, pour sertissage. Elles permettent la terminaison des âmes de câbles en cuivre et sont utilisées partout où il est nécessaire de connecter un fil, par exemple, à un tableau de distribution, un jeu de barres ou un autre dispositif à l'aide d'une borne à vis. L'utilisation de cosses à œil DIN augmente la sécurité et la durabilité de ce type de connexion. Contrairement aux connexions soudées, l'utilisation de cosses à œil réduit le risque de surchauffe des âmes et de l'isolation. Lors du sertissage de noyaux en forme de secteur, il est conseillé de les reformer en forme « ronde ».

Toutes les cosses à anneau tubulaires en cuivre subissent un durcissement et une cuisson supplémentaires à 700 °C. Ce procédé élimine toute contamination du matériau constitutif de la cosse. Contrairement aux cosses non durcies, les cosses durcies sont moins sujettes aux fissures et microfissures lors du sertissage et présentent donc de meilleurs paramètres de fonctionnement. Conformément à la norme DIN 46235, la tolérance dimensionnelle pour la taille « d1 » est de +/- 0,3 mm pour les sections de 10 à 150 mm² et de +/- 0,4 mm pour les sections de 185 à 400 mm² ; de +/- 0,5 mm pour les dimensions de 500 à 625 mm² ; la tolérance pour la dimension « b » est de +/- 1 mm pour les sections de 10 à 70 mm² ; de +/- 2 mm pour les sections comprises entre 95 et 625 mm² ; et pour toute la plage de sections, la tolérance dimensionnelle est de +2 mm pour la taille « l1 » et de -3 mm pour la dimension « c ». L'efficacité du sertissage (fixation de la cosse au câble) dépend de l'utilisation d'un outil et d'une matrice adaptés à la section.

• matériau : cuivre électrolytique (conformément à la norme EN13600)
• couche d'étain minimale : 3μm
• tolérance dimensionnelle selon DIN 46235
