IDE – PCSN18PT – Coffret électrique étanche IP65 18 modules – 1 rangée – Prédécoupé 8 prises – Dimensions 436x418x147mm

Coffret modulaire étanche 18 modules - Porte transparente

Le coffret PCSN18PT fabriqué par IDE dispose d'une étanchéité IP65 ainsi qu'un certificat de résistance aux impacts externes IK08.

De dimensions HxLxP 436x418x147mm, ce coffret modulaire en ABS de la gamme Star peut intégrer 18 modules répartis sur 1 rangée de 18 modules.

L'ensemble de l'appareillage est protégé par 1 porte vitrée en polycarbonate verrouillée par 1 serrure.
Une serrure à clé, référence 92150, est disponible en option.

le coffret est prédécoupé sur sa face avant pour pouvoir intégrer 8 prises.

Rail DIN fourni et monté
Le bornier de terre n'est pas fourni avec le coffret. Vous pouvez commander la référence IDE officiellement compatible IDE22003 ou alors commander un bornier de terre à clipser sur rail DIN Legrand 004834 (solution plus économique).

Les faces supérieures et inférieures du coffret sont prédécoupées pour faciliter le passage de câbles.

Attention, ce coffret n'est compatible qu'avec des prises IDE.

Caractéristiques techniques du coffret PCSN18PT

• Référence : PCSN18PT sans bornier de terre

• Volume modulaire : 18 modules

• Dimensions : 436x418x147 mm (HxLxP)

• 8 emplacements pour les prises de courant.

Les coffrets de prise de la gamme Star sont est pré-percés pour recevoir de nombreux types de prises de courant en monophasé ou triphasé :

• Françaises mono

• CEE

• Hypra

• P17

• Schuko

Les coffrets sont compatibles avec ces prises, il faut cependant vous équiper d'adaptateurs pour pouvoir les brancher sur les emplacements prévus à cet effet sur le coffret. Lorsque vous achetez un coffret de cette gamme, quelques adaptateurs sont généralement fournis. Assurez-vous d'avoir ceux adaptés aux prises de courant que vous souhaitez brancher, sinon il vous faudra en commander d'autres.

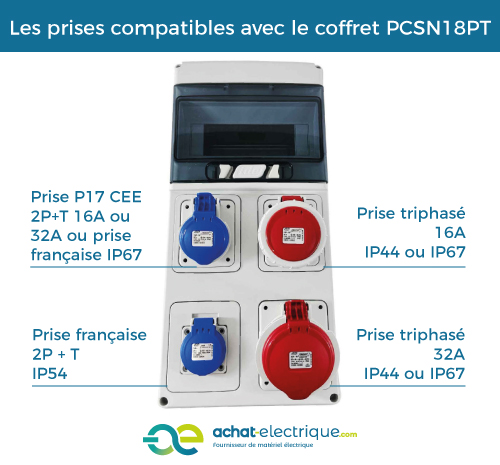

Les prises compatibles avec le coffret PCSN18PT

Ce type de coffret est compatible avec de nombreuses prises industrielles en monophasé ou triphasé mais également avec les prises mono françaises.

*Cette photo correspond au coffret PCSN9PT - Toute la gamme Star est compatible avec les mêmes prises de courant. Assurez-vous d'avoir l'adaptateur compatible pour la prise de courant que vous souhaitez installer lors de l'achat du coffret.

Les adaptateurs compatibles avec le coffret PCSN18PT

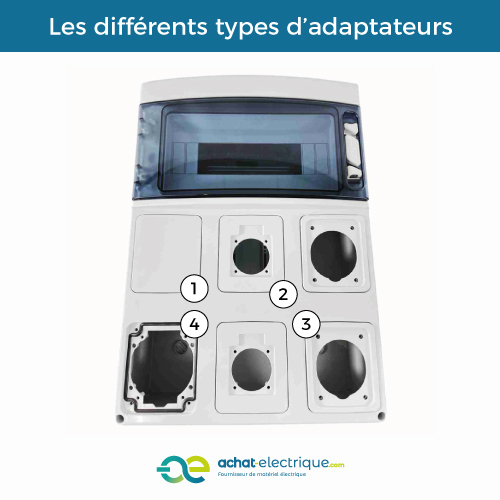

*Cette photo correspond au coffret PCSN12PT

1 - Le couvercle lisse aussi appelé cache plein (référence 94270) : C'est le couvercle original du coffret étanche. Le pré découpage va vous permettre de monter un bouton d'arrêt d'urgence ou un voyant industriel. Il y en a un de fourni pour chaque emplacement prise de chaque coffret.

2 - Adaptateur prises françaises (référence 94272) : Compatible avec les prises monophasées françaises. Attention, avec le coffret PCSN18PT, 4 prises françaises seront fournies. S'il vous en faut 8 commandez les ici dans la catégorie adaptateurs prise française.

3 - Adaptateur ou couvercle 16A (référence 94271) : Compatible avec les prises industrielles 16A 2P+T, 3P+T en IP44 ou IP67 et aussi avec les prises françaises IP67. Attention, avec le coffret PCSN18PT 4 adaptateur 16A seront fournis. S'il vous en faut 8 commandez les ici dans la catégorie adaptateurs 16A.

4 - Pas de couvercle : En retirant le cache plein référence 94270 vous pourrez directement installer une prise 32A en mono, tri ou tétra.ou une prise tétra 16A 3P+N+T en IP44 ou IP67.

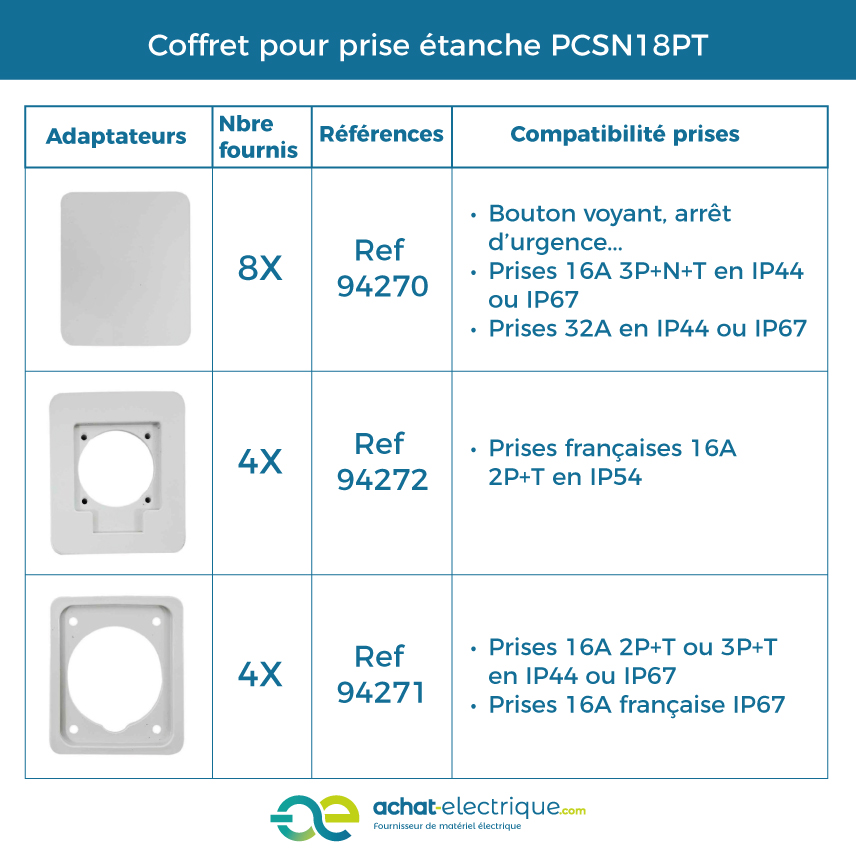

Adaptateur et couvercles fournis avec le coffret PCSN18PT

En commandant le coffret PCSN18PT, vous seront fournis :

• 8 couvercles lisses (ref 94270)

• 4 adaptateurs prise française (ref 94272)

• 4 adaptateurs 16A (ref 94271)

Attention, lors de l'achat de ce type de coffret, les prises ainsi que les vis ne sont pas fournies.
