Description générale

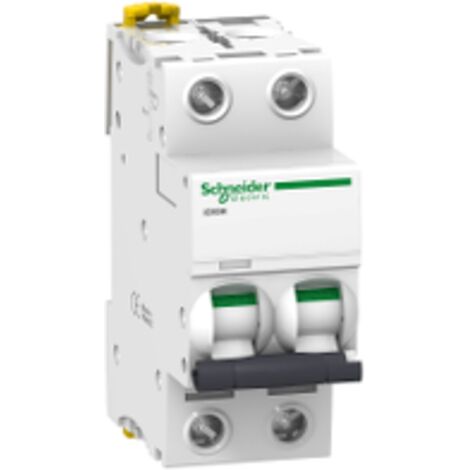

Le disjoncteur iC60H 2P 25A B - A9F83225 est conçu pour assurer la protection des circuits électriques. Il est adapté à une utilisation dans des installations domestiques et industrielles, offrant une sécurité accrue grâce à ses caractéristiques techniques avancées.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Tension assignée d'emploi : 220...240 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 72...125 V CC
- Déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 15 kA (220...240 V CA), 7,5 kA (380...415 V CA), 5 kA (440 V CA), 21 kA (12...133 V CA), 15 kA (72...125 V CC)
- Tension d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 10 000 cycles
- Poids : 0,25 kg
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
Compatibilité et accessoires
- Type de raccordement : Terminal simple (haut ou bas) 1...25 mm² rigide, 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm
- Support de montage : Rail DIN
- Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas, pas de 9 mm : 4
Installation
- Mode d'installation : Fixe
Utilisation
- Indication de tension : Signalisation de déclenchement
- Type de commande : Par maneton
- Protection différentielle : Bloc séparé
Autres informations
- Conformité : Se conformer à EN 60947-2, CEI 60947-2, EN 60898-1, IEC 60898-1
