Description générale

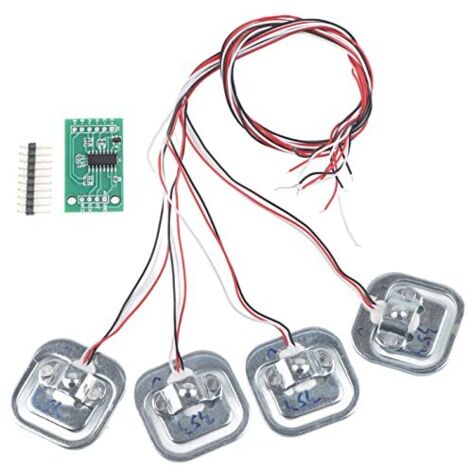

Ce module de capteur de pression Arduino HX711 est conçu pour des applications de pesage et de mesure de pression de haute précision. Il utilise une puce de convertisseur A/N 24 bits HX711, offrant une réponse rapide et des données de mesure précises, pratiquement sans erreur. Avec un gain programmable de 128x, ce module est idéal pour des projets DIY nécessitant une grande sensibilité et précision.Spécifications techniques
- Taille du capteur : 34 x 34 mm
- Construction intérieure : jauge de contrainte demi-pont 1000 ohm
- Plage de mesure : 50 kg / 100 kg / 200 kg
- Poids : 0.1 kg
- Largeur : 10 cm
- Hauteur : 10 cm
- Couleur : Noir
Compatibilité et accessoires
- 4 capteurs de pression Arduino
- 1 module HX711
Installation
Pour une installation correcte, appliquez une force externe sur le côté extérieur du capteur. La poutre de contrainte doit être correctement positionnée pour éviter toute obstruction, permettant ainsi des changements de flexion sous contrainte.Utilisation
Le capteur peut être utilisé de plusieurs manières :- Utiliser un capteur avec une résistance externe pour former une mesure de pont complet (plage de 50 kg).
- Utiliser deux capteurs pour une mesure de pont complet (plage de 100 kg).
- Utiliser quatre capteurs pour une mesure de pont complet (plage de 200 kg).
