Informations produit
Description

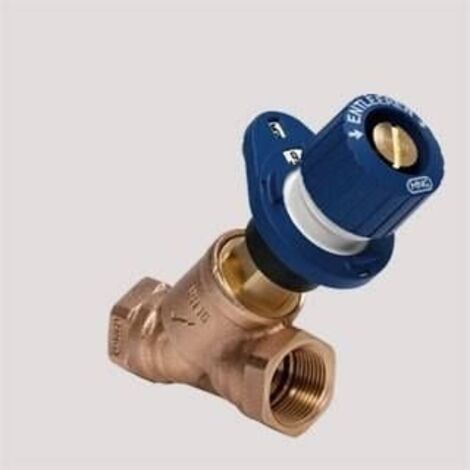

Resideo Vanne d'équilibrage Kombi-3-Plus Laiton, Manchon, DN 20, V5010Y0020
- Fabricant: Resideo
- Numéro d',article: V5010Y0020
- Application: Pour installations de chauffage et de refroidissement à base d',eau.
- DN Diamètre nominal: 20 mm
- Fluides compatibles: Mélange eau-glycol selon VDI 2035
- Taille du raccordement Entrée: Rp 3/4 pouce
- Type de filetage: Filetage intérieur
- Type de raccordement: Filetage intérieur
- Support Vidange ou remplissage: Ja
- Préréglage: Ja
- Assistance d',équilibrage automatique: Ja
- Température de service max.: 130 °C
- Température de service min.: -20°C
- Position de montage: Retour
- Type de construction: Forme à siège incliné
- Matériau cartouche de robinet: Laiton
- Matériau raccordement: Traversée de broche
- Couleur: Bleu
- Hauteur produit: 100 mm
- Longueur produit: 75 mm
- Kv maximal: 6,4
- Pression nominale: PN 16
Resideo Vanne d',équilibrage Combinaison-3-Plus Laiton, manchon, DN 20, V5010Y0020
L'équilibrage hydraulique est une condition essentielle au fonctionnement économique et irréprochable d'une installation de chauffage ou de refroidissement. Dans une installation non équilibrée, une sous-alimentation ou une suralimentation des différents radiateurs et colonnes de chauffage peut survenir. Outre le choix correct des robinets de radiateur, un équilibrage des différentes colonnes de chauffage est donc nécessaire et exigé selon la norme DIN 18 380, VOB partie C. Ces exigences peuvent être remplies avec les vannes d'arrêt et de régulation de colonne Kombi-3-Plus. Kombi-3-Plus BLEU pour le retour avec les fonctions d'arrêt, de vidange, de remplissage, de préréglage et de régulation. Kombi-3-Plus ROUGE pour le départ avec les fonctions supplémentaires de mesure (débit et pression différentielle), de vidange et de remplissage. En combinaison avec un régulateur à membrane, les vannes de régulation de type Kombi-3-Plus peuvent être équipées ultérieurement et sans interruption de service pour devenir des régulateurs automatiques de pression différentielle.Robinet d'équilibrage statique Resideo Kombi-3-Plus
Couleur : Bleu
Utilisation : Retour
Matériau du boîtier : Laiton résistant à la dézincification
Vidange générale par adaptateur sur la partie supérieure
Régulation de pression différentielle ultérieure par régulateur à membrane (jusqu'à DN 40)
Pas de pièces rapportées sur le corps de la vanne
Affichage du préréglage avec bague de préréglage masquée
Grande précision grâce au réglage individuel
Étanchéité de la broche sans entretien avec double joint torique et étanchéité du siège en PTFE
DN 10-20 avec filetage femelle selon DIN EN 10226-1 pour tube fileté ou tube en Cu et en acier de précision (10-22mm) avec raccord àCompression et vis de pression
DN 25-80 avec filetage femelle selon DIN EN 10226-1 pour tube fileté
Valeur pH : 8-9.5
Fluide : eau ou mélange eau-glycol selon VDI 2035
Matériau du boîtier : Laiton, résistant à la dézincification
Valeur Kvs : 6.4
Température du fluide : -20°C à 130°C
Pression nominale : PN 16
Version : Avec filetage intérieur
Diamètre nominal: DN 20
Remarque : Identique à l'ancien article Honeywell
Fabricant : Resideo
Type : Braukmann
Caractéristiques
- MarqueHONEYWELL
- CouleurBleu
- Pression nominale (PN)16 bar
- Quantité par pack1 pièce(s)
- MatièresLaiton
- Accessoire de robinet inclusKit
- Configuration raccordFemelle
- Diamètre intérieur20 mm
- FormeCylindrique
- Hauteur58 mm
- Matière du corpsMétal
- Mécanisme de la vanneVanne à sphère
- Poids2 kg
- Pression de service16 bar
- Pression max16 bar
- Type de vanneVanne
- Usage de la vanneChauffage central
- Réf. ManoManoME8939979
- MMID232570905970
- Réf. fabricantV5010Y0020
- EAN4029289008626
