Description générale

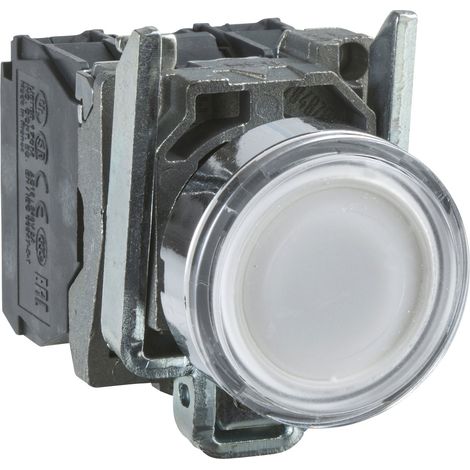

Le bouton poussoir lumineux Harmony XB4BW31B5 est un dispositif de commande à pression, conçu pour une utilisation dans des environnements variés. Il est équipé d'un éclairage LED blanc et est idéal pour des applications nécessitant une signalisation visuelle. Ce modèle est doté d'un contact NO (normalement ouvert) et d'un contact NF (normalement fermé), offrant une grande flexibilité d'utilisation.Spécifications techniques
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 57 mm
- Poids : 0.097 kg
- Diamètre de montage : 22.5 mm
- Température max. : +70 °C
- Température min. : -40 °C
- Tension de commutation : 600 V
- Courant de commutation (max.) : 6 A
- Indice de protection : IP66, IP67, IP69, IP69K
- Durée de vie mécanique : 10 000 000 cycles
- Durée de vie électrique : 1 000 000 cycles
- Consommation électrique : 18 mA
- Limites de la tension d'alimentation : 19.2...30 V DC, 21.6...26.4 V AC
- Type d'ampoule : LED
Compatibilité et accessoires
- Contenu de la livraison : tête, collerette et bloc de contact auxiliaire
- Connexion : raccord à vis
Installation
- Montage en utilisant un diamètre de perçage de 22.5 mm
- Fixation avec un couple de serrage de 0.8...1.2 N.m
Utilisation
- Utilisation dans des environnements nécessitant une signalisation lumineuse
- Actionnement par pression avec décrochage momentané
Autres informations
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Protection contre les courts-circuits : 10
- Type de signalisation : Fixe
- Couleur d'éclairage (ampoule LED) : blanc
