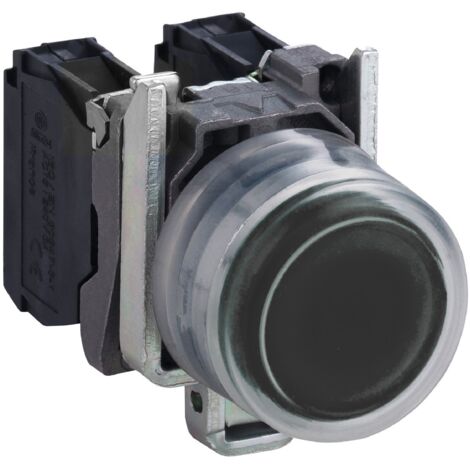

Harmony bouton-poussoir noir IP69K Ø22 - à impulsion - 1F - XB4BP21

Harmony bouton-poussoir noir IP69K Ø22 - à impulsion - 1F - XB4BP21
Harmony bouton-poussoir noir IP69K Ø22 - à impulsion - 1F - XB4BP21
SCHNEIDER
1718
Paiement sécurisé
20€ offerts sur le premier achatProfessionnels, prix pros HT
Bon à savoir
  • Garantie 1 année
  • Retour sous 14 jours
brand
Découvrir la boutique SCHNEIDER
Vendu par By Elec et 2 autres marchands
Détails du produit
Caractéristiques
  • Largeur
    0.2 cm
  • Hauteur
    4.7 cm
  • Poids
    0.05 kg
  • Matières
    Métal, Argent
  • Couleur
    Noir, Transparent
  • Forme
    Rond
  • Indice de protection
    67
  • Lieu de pose, fixation
    Porte
  • Mode de fixation/pose
    Visser
  • Garantie
    1 année
  • Voir tout
Impact environnemental
  • Origine
    Fabriqué en France
Description
  • Principales
    • gamme de produits : Harmony XB4
    • fonction produit : Bouton-poussoir complet
    • nom abrégé de l'appareil : XB4
    • accessoires associés : Non compatible avec le porte-étiquette
    • matériau de la collerette : Métal plaqué chrome
    • matière de l'embase de fixation : Zamak
    • diamètre de fixation : 22 mm
    • vente par quantité indivisible : 1
    • forme de la tête de l'unité de signalisation : Rond
    • type d'unité de commande : Rappel à ressort
    • profil de l'unité de commande : Noir dépassant non marqué
    • info supplémentaire de l'unité de commande : Soufflet transparent
    • description des contacts : 1 F
    • fonctionnement des contacts : À action dépendante
    • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
      Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conforme à EN/IEC 60947-1
  • Complémentaires
    • hauteur : 47 mm
    • largeur : 30 mm
    • profondeur : 61 mm
    • description des bornes ISO n°1 : (13-14)NO
    • poids : 0.082 kg
    • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
    • utilisation des contacts : Contacts standards
    • ouverture positive : Sans ouverture positive
    • course d'actionnement : 2.6 mm (état électrique modifié par F)
      4.3 mm (course totale)
    • force d'actionnement : 3,8 N (état électrique modifié par F)
    • durée de vie mécanique : 10000000 cycle
    • couple de serrage : 0.8…1.2 N.m conforme à EN 60947-1
    • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
      Transversal tête compatible avec pozidriv N°1 tournevis
      Perforé tête compatible avec plat Ø 4 mm tournevis
      Perforé tête compatible avec plat Ø 5,5 mm tournevis
    • matériau des contacts : Alliage d'argent (Ag/Ni)
    • protection contre les courts-circuits : 10 A cartouche fusible type gG conforme à EN/IEC 60947-5-1
    • [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
    • [Ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
    • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
    • [Ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conforme à EN/IEC 60947-5-1
      0,25 à 120 V, AC-15, A600 conforme à EN/IEC 60947-5-1
      0.1 A à 600 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
      0.27 A à 250 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
      0.55 A à 125 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
      1.2 A à 600 V, AC-15, A600 conforme à EN/IEC 60947-5-1
    • durée de vie électrique : 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
      1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
      1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
      1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
      1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    • fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain conforme à EN/IEC 60947-5-4
      Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain conforme à EN/IEC 60947-5-4
  • Environnement
    • traitement de protection : TH
    • température ambiante pour le stockage : -40…70 °C
    • température de fonctionnement : -40…70 °C
    • catégorie de surtension : Classe I conforme à IEC 60536
    • degré de protection IP : IP67
      IP66 conforme à IEC 60529
    • tenue à l'environnement NEMA : NEMA 13
      NEMA 4X
    • Tenue aux chocs IK : IK06 IEC 50102
    • normes : CSA C22.2 No 14
      EN/IEC 60947-1
      EN/IEC 60947-5-4
      EN/IEC 60947-5-1
      JIS C 4520
      EN/IEC 60947-5-5
      UL 508
    • certifications du produit : BV
      GL
      DNV
      Listé UL
      LROS (Lloyds register of shipping)
      RINA
      CSA
    • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
    • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
      50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
  • Garantie contractuelle
    • Période : 18 mois
