Description générale

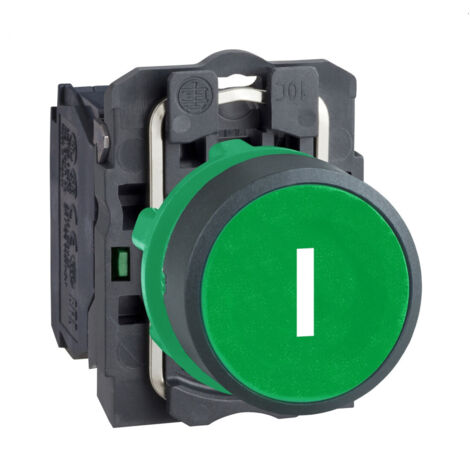

Le bouton-poussoir Harmony vert Ø22 est un dispositif à impulsion affleurant, conçu pour une utilisation dans divers environnements. Il est particulièrement adapté pour des applications nécessitant une action rapide et fiable. Sa conception robuste et ses caractéristiques techniques en font un choix idéal pour les installations électriques.Spécifications techniques
- Hauteur : 42 mm
- Largeur : 30 mm
- Profondeur : 52 mm
- Poids : 0.037 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
- Course d'actionnement : 2.6 mm (état électrique modifié par "F"), 4.3 mm (course totale)
- Force d'actionnement : 3,8 N (état électrique modifié par "F")
- Durée de vie mécanique : 10 000 000 cycles
- Couple de serrage : 0.8...1.2 N.m
- Matériau des contacts : Alliage d'argent (Ag/Ni)
Compatibilité et accessoires
- Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1, transversal compatible avec pozidriv N°1, perforé compatible avec plat Ø 4 mm et Ø 5,5 mm.
Utilisation
- Contacts standards
- Protection contre les courts-circuits : 10
Autres informations
- Conformité aux normes : EN/IEC 60947-5-1
- [Ith] courant thermique conventionnel : 10 A
- [Ui] tension assignée d'isolement : 600 V (niveau de pollution : 3)
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- [Ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600
- Durée de vie électrique : 1 000 000 cycles, AC-15, 2 A à 230 V
- Fiabilité électrique : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain
