Description générale

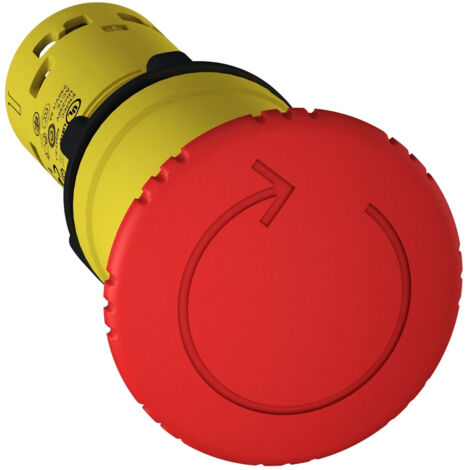

Ce bouton d'arrêt d'urgence monobloc IP65, référence XB7NS8445, est fabriqué par Schneider Electric dans la gamme Harmony XB7. Il est conçu pour être utilisé dans des environnements nécessitant une sécurité accrue, permettant un arrêt rapide des machines. Le système d'armement et de réarmement se fait par un simple mouvement de pousser et tourner.Spécifications techniques
- Diamètre de la tête du bouton : 40 mm
- Diamètre du trou de perçage : 22 mm
- Type de connexion : À vis
- Matière : Plastique
- Température d'utilisation : -25°C à +70°C
- Poids : 0,035 kg
- Dimensions : 40 mm (largeur) x 40 mm (hauteur) x 72 mm (profondeur)
- Endurance mécanique : 100000 cycles
- Durée de vie électrique : 1000000 cycles
Compatibilité et accessoires
- Contacts : 1NO + 1NF (contact normalement ouvert + contact normalement fermé)
- Raccordement : Borniers à vis-étrier, jusqu'à 2 x 1,5 mm² avec embout
Installation
- Montage : Trou de fixation de 22,5 mm
- Entraxe de fixation : >= 30 x 40 mm
- Mode de fixation : Écrou de fixation sous la tête
Utilisation
- Fonctionnement des contacts : À action brusque
- Ouverture positive : Oui
Autres informations
- Protection contre les courts-circuits : 4 A cartouche fusible type gG
- Tension d'isolement : 250 V (degré de pollution 3)
- Tension assignée de tenue aux chocs : 4 kV
- Courant assigné d'emploi : 0,1 A à 250 V, DC-13
- Couple de serrage recommandé : 0,8 à 1,2 N.m
