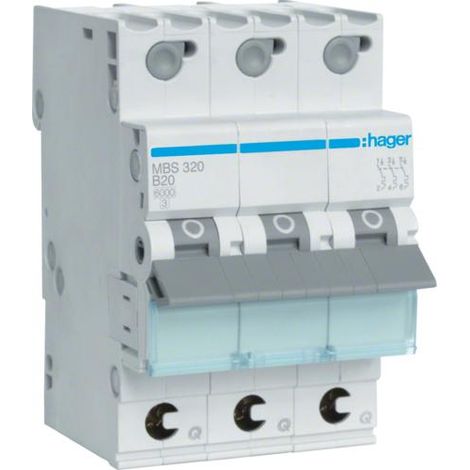

Disjoncteur Hager MBS320 20 A tripolaire 400 V IP20

Le disjoncteur Hager MBS320 est un appareil de protection électrique tripolaire conçu pour les installations résidentielles et commerciales. Il protège les circuits contre les surcharges et les courts-circuits grâce à son courant nominal de 20 A et à sa courbe de déclenchement de type B. Son format de 3 modules permet de l’intégrer dans un tableau électrique compatible. La technologie QuickConnect facilite le raccordement des conducteurs sans outil. Ce modèle convient aux professionnels de l’électricité comme aux personnes qui réalisent des travaux sur une installation adaptée, dans le respect des règles de sécurité électrique.

Points forts

• Protection contre les surcharges : le disjoncteur coupe le circuit lorsque le courant dépasse les conditions prévues.
• Protection contre les courts-circuits : il contribue à interrompre rapidement le circuit en cas de court-circuit.
• Courbe de type B : elle caractérise le déclenchement du disjoncteur pour les circuits concernés.
• Raccordement QuickConnect : cette technologie permet de connecter les conducteurs sans outil.
• Format de 3 modules : il facilite l’installation dans un tableau électrique disposant de l’espace nécessaire.
• Conception tripolaire : elle permet de protéger un circuit triphasé compatible.

Caractéristiques techniques

• Marque : Hager
• Référence : MBS320
• Type de produit : disjoncteur
• Nombre de pôles : 3
• Courant nominal : 20 A
• Tension nominale : 400 V
• Courbe de déclenchement : type B
• Nombre de modules : 3
• Largeur : 5,25 cm
• Hauteur : 8,34 cm
• Longueur : 7 cm
• Poids : 1,2 kg
• Indice de protection : IP20
• Température de fonctionnement minimale : -25 °C
• Température de fonctionnement maximale : 60 °C
• Technologie de raccordement : QuickConnect, connexion sans outil

Utilisations

Ce disjoncteur peut être installé dans un tableau électrique résidentiel pour protéger un circuit triphasé compatible. Il convient également aux tableaux d’installations commerciales équipés pour recevoir un appareil de 3 modules. Sa courbe de type B le destine aux circuits correspondant à cette caractéristique de déclenchement. Avant l’installation, vérifiez la compatibilité avec la tension, le courant et le type de circuit concernés.

Conseils d'utilisation et d'entretien

Confiez le choix et le raccordement du disjoncteur à une personne compétente en électricité. Avant toute intervention, mettez l’installation hors tension et vérifiez l’absence de tension. Respectez les caractéristiques du circuit et les consignes de raccordement QuickConnect. Installez l’appareil dans un tableau compatible et dans une plage de température comprise entre -25 °C et 60 °C.
