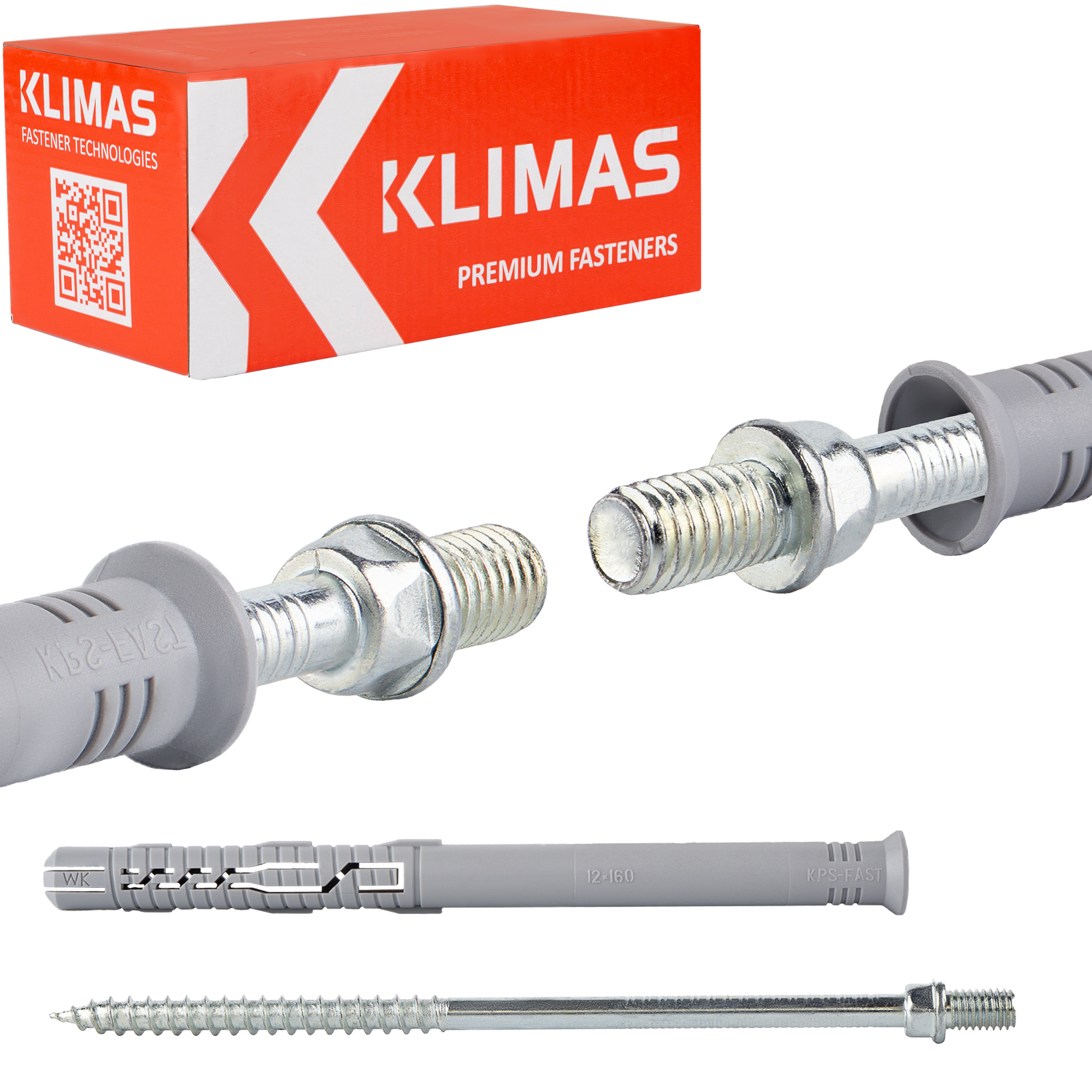

Goujons à double filetage collectifs KPD-12160

Chevilles d'expansion pour cadre avec vis à double filetage M8 12 x 160 mm, 25 pièces

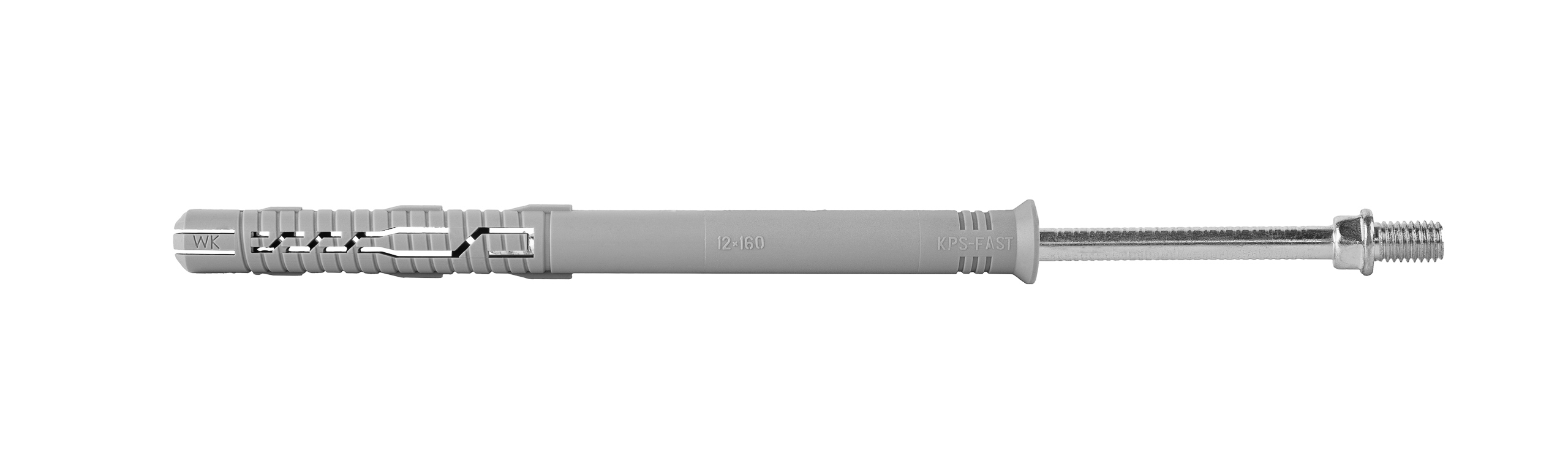

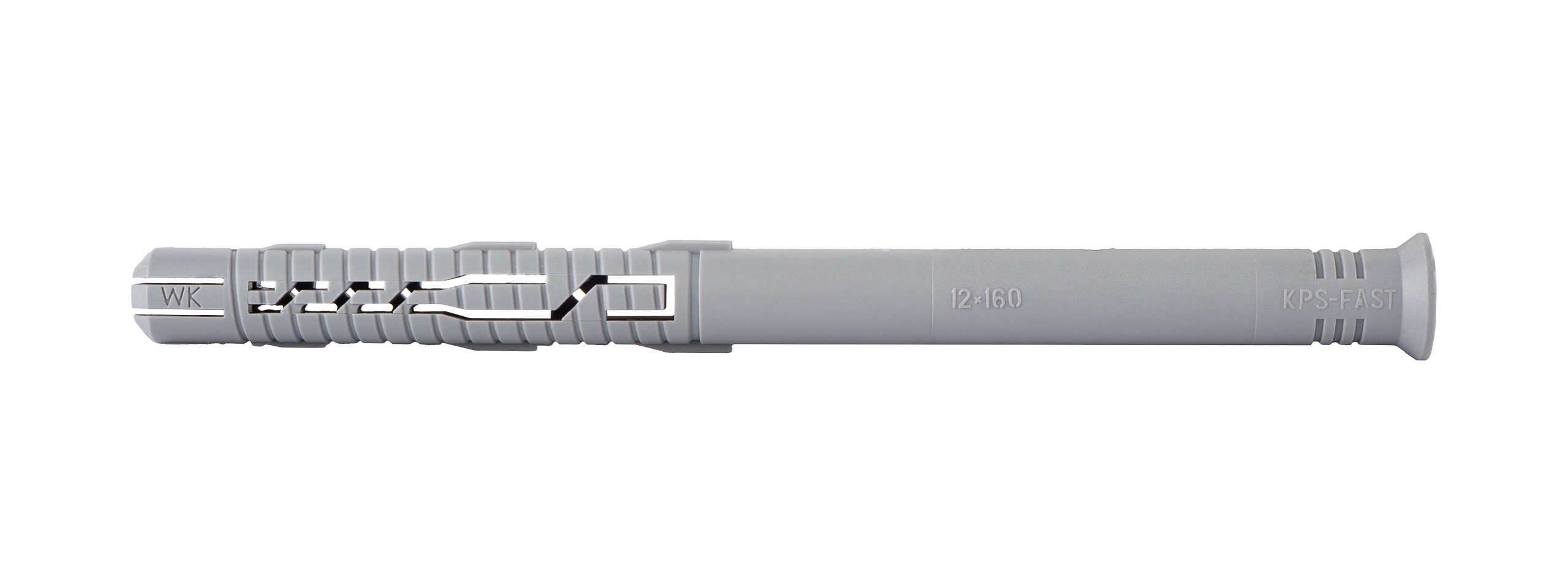

Elles sont composées d'un manchon en polyamide et d'une vis en acier galvanisé à filetage métrique M8.

Recommandées pour la fixation de colliers de tuyaux d'évacuation, de tuyaux de ventilation, de chemins de câbles ou d'autres éléments d'installation sur la couche isolante (divers supports et colliers pour installations de bâtiment).

Paramètres clés

• Modèle : KPD-12160
• Dimensions : 12,0 x 160 mm
• Longueur utile maximale : 90 mm
• Conditionnement : 25 pièces
• Douille : SW-10
• Filetage : M8 métrique
• Matériau du bouchon : polyamide (nylon)
• Matériau de la vis : acier galvanisé

Produit original d'une entreprise renomméeklimas Wkręt-Met ®

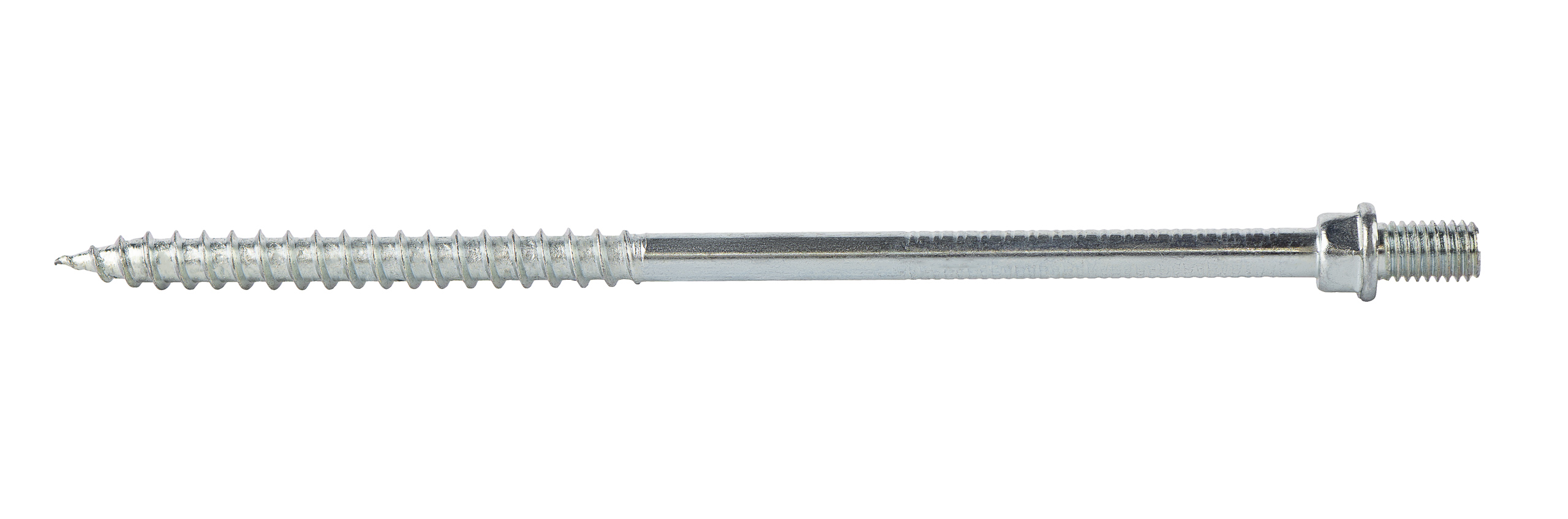

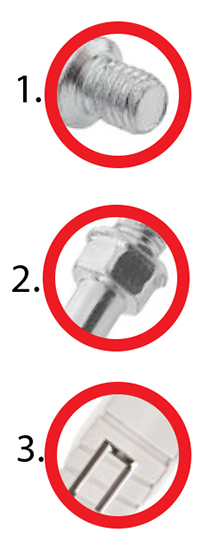

1. Tête avec filetage métrique M8

Permet un montage direct sur la pince.

2. Porte-clé SW-10 sous le filetage métrique

Facilite le vissage de la vis dans le manchon du bouchon.

3. Fixation sécurisée

L'expansion en 4 points augmente la surface de pression et la capacité d'ancrage. Des languettes spéciales en plastique bloquent le manchon dans le trou, l'empêchant de tourner pendant l'installation.

Substrats et exemples d'application

A. Béton

B. Brique pleine

C. Bloc de céramique

D. Béton AAC autoclavé

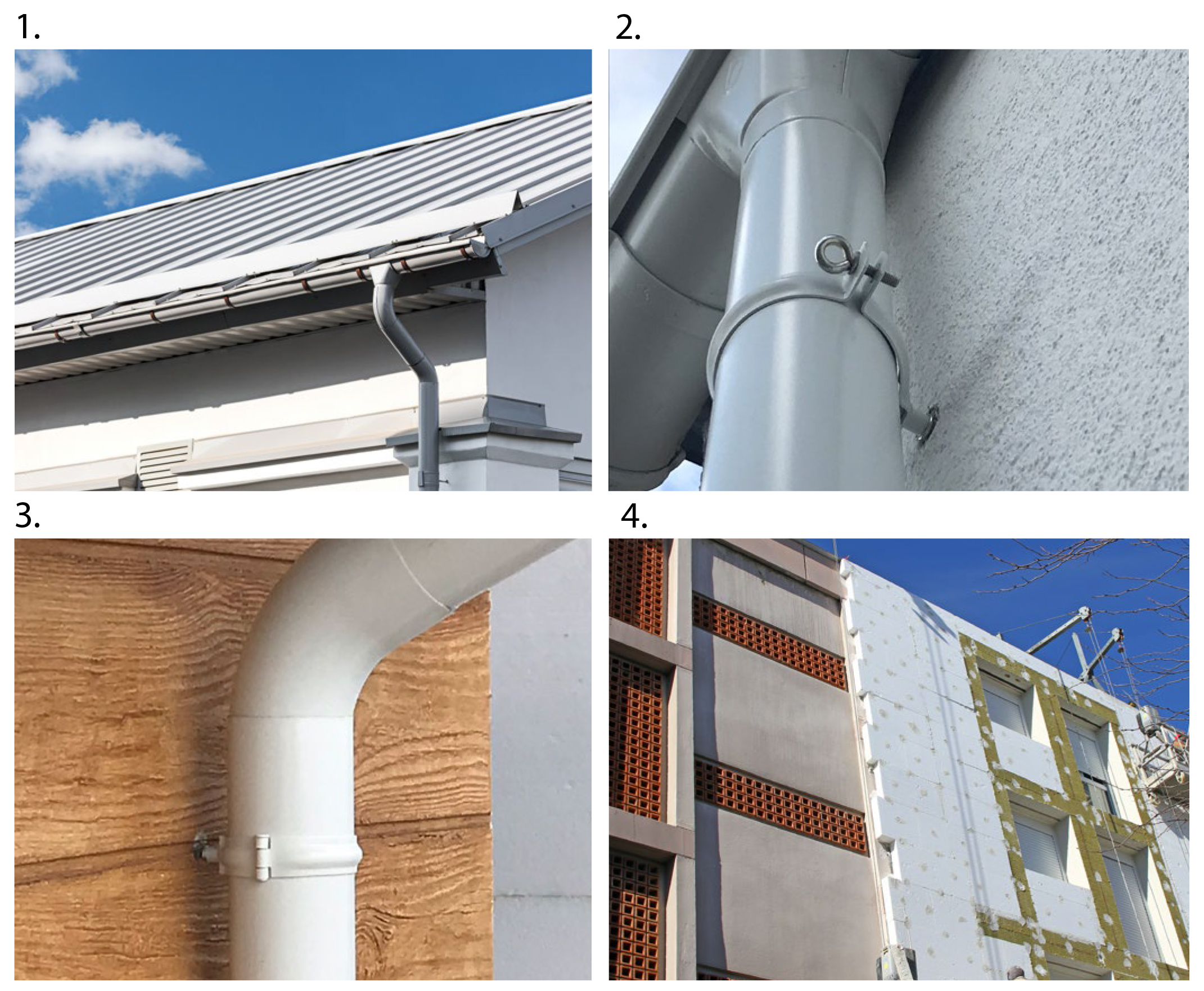

1. Installation de colliers de serrage dans les systèmes de gouttières
2. Installation de colliers de serrage dans les systèmes de gouttières
3. Installation de colliers de serrage dans les systèmes de gouttières
4. Fixation d'éléments de construction à travers une couche d'isolation thermique (ETIC)

Ce ne sont que des exemples d'application.

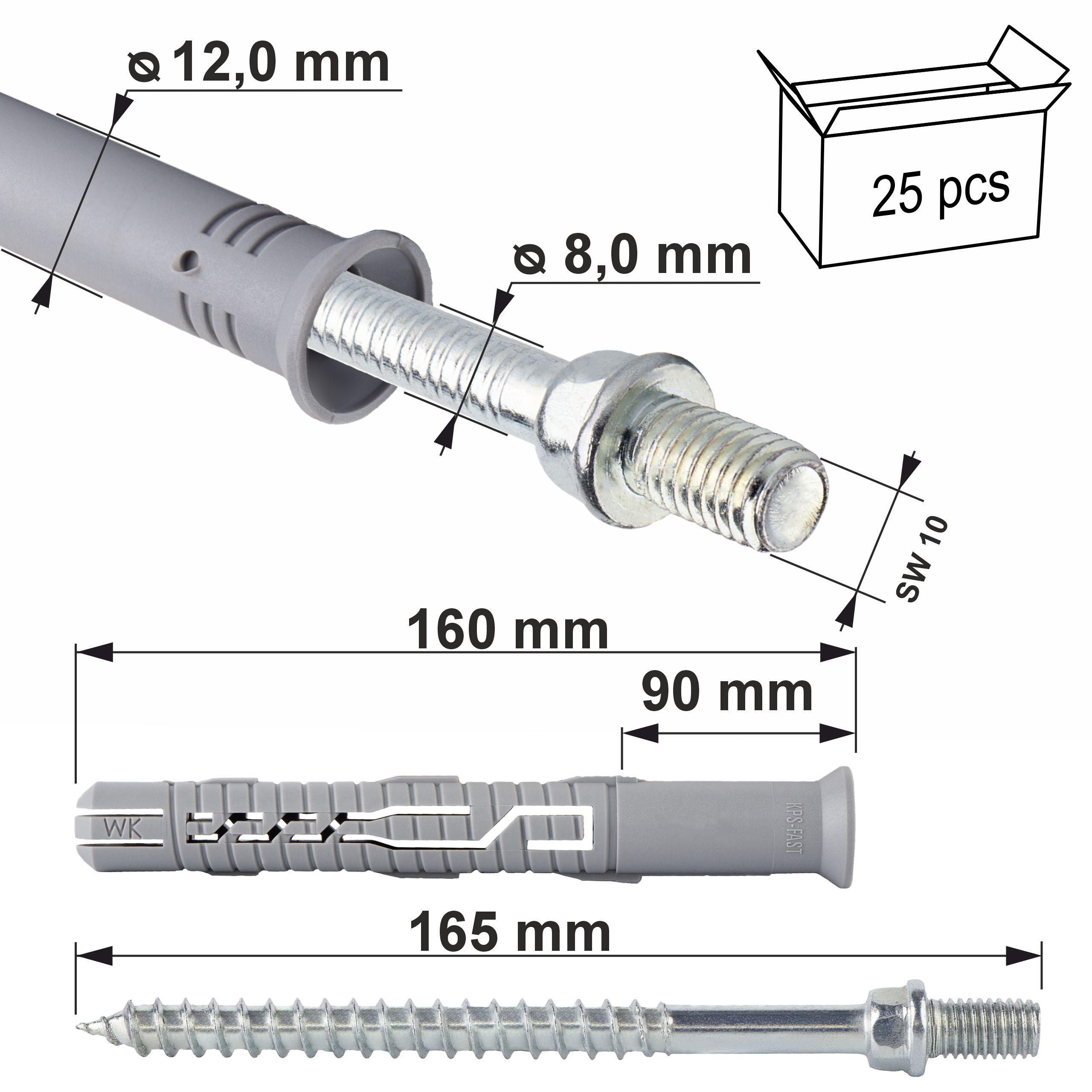

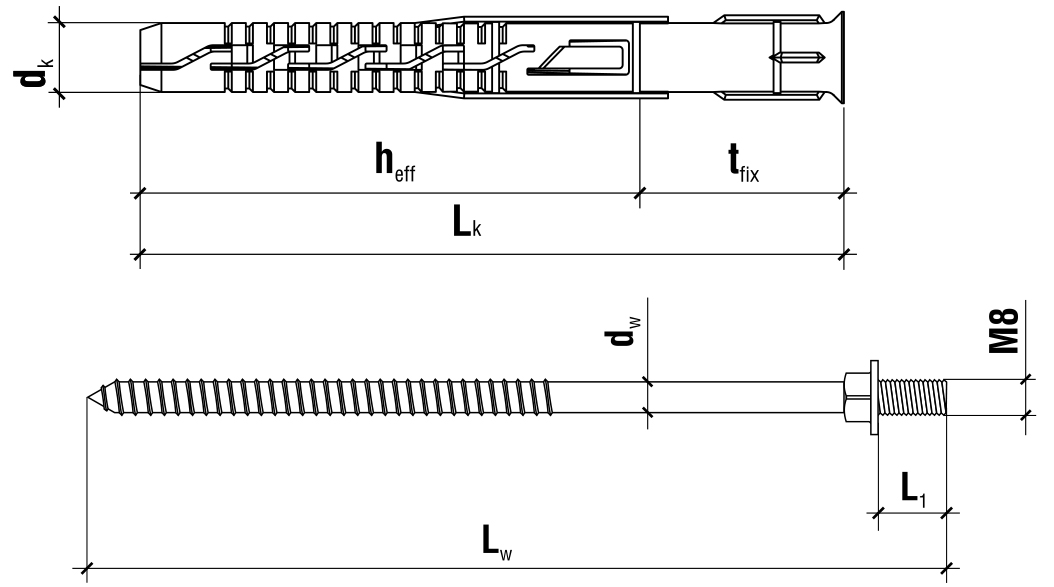

Spécifications du produit

• [ dk ] diamètre du bouchon : Ø 12,0 mm
• [ Lk ] longueur du bouchon : 160 mm
• [ dw ] diamètre de la vis : Ø 8,0 mm
• [ Lw ] longueur de la vis : 165 mm
• [ Tfix ] max. Longueur utile : 90 mm
• Douille : Clé 10
• Filetage : métrique M8
• Nombre de pièces dans l'emballage : 25
• Matériau du bouchon : polyamide (nylon)
• Matériau de la vis : acier galvanisé
• Type de montage : Installation traversante
• Substrat : béton, brique céramique pleine, brique silicate pleine, béton cellulaire

Certificat

• Les chevilles de cadre KPD bénéficient de l'évaluation technique nationale : ITB-KOT-2018/0528 édition 2

Les vis que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisées en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques.

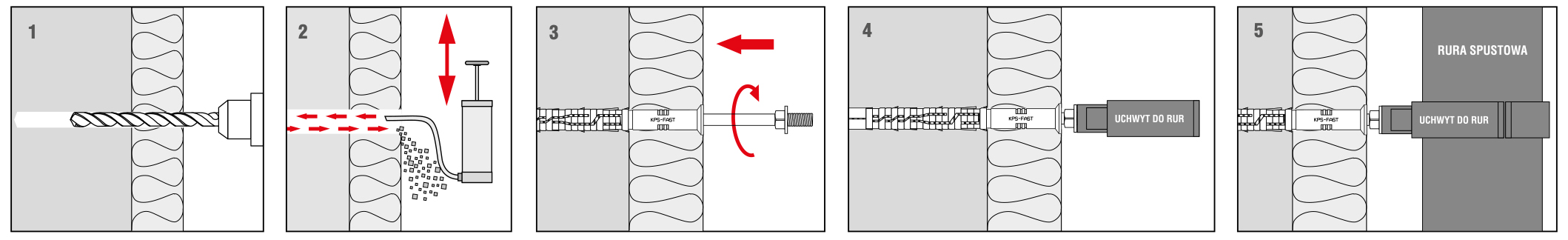

Méthode d'installation

• Avant l'installation, le support sur lequel la fixation sera installée doit être identifié et les charges que la fixation transmettra doivent être comparées aux capacités portantes spécifiées dans la fiche de données de sécurité ou dans l'évaluation technique nationale.
• La longueur appropriée de la fixation doit être choisie de manière à ce que la zone de dilatation se situe dans le matériau structurel du mur.
• La méthode de perçage est supervisée (les trous dans les supports en maçonnerie composés d'éléments perforés et de béton cellulaire doivent être percés avec une perceuse rotative sans percussion).
• Le diamètre des trous percés doit correspondre au diamètre des fixations utilisées.
• Les trous dans les supports en matériaux pleins doivent être environ 10 mm plus profonds que la profondeur d'ancrage de la fixation.
• Les trous dans les matériaux pleins doivent être nettoyés de la poussière de perçage à l'aide d'une perceuse alternative à vitesse de rotation réduite.
• Ensuite, un manchon en plastique est inséré dans le trou et la vis est vissée jusqu'à ce qu'elle soit ancrée dans le matériau. manchon.
• Forcer la vis peut la tordre, ce qui n'est pas couvert par la garantie du fabricant.

Vis Klimas - le choix le plus courant des professionnels

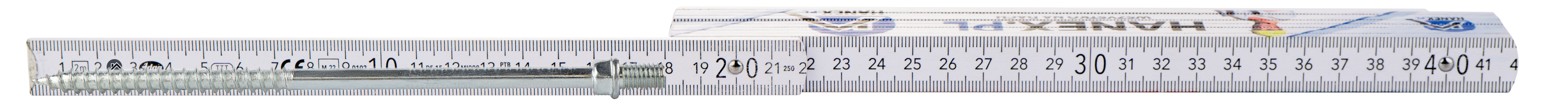

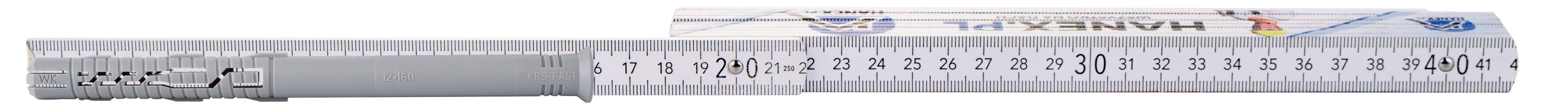

*Le mètre ruban n'est pas inclus dans la vente (il sert uniquement à une meilleure présentation des vis)
