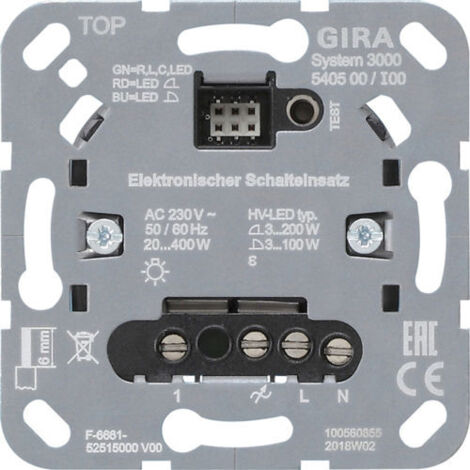

Gira S3000 Module d'interrupteur électr. Insert [540500], 5405 00

Gira S3000 Module d'interrupteur électr. Insert [540500], 5405 00

• Fabricant: GIRA
• Réf. art.: 5405 00

Gira S3000 interrupteur électrique. Module [540500], 5405 00

S3000 mécanisme de commutation électr. élément [540500]

Mécanisme de commutation électronique System 3000

Gira System 3000

 ,

Caractéristiques :

- Raccordement de postes auxiliaires possible.

- Commande de servomoteurs thermiques en combinaison avec un module régulateur de température ambiante.

- Allumage préservant les lampes.

- Protection électronique contre les courts-circuits.

- Protection électronique contre la surchauffe.

- Fonctionnement avec et sans raccordement du conducteur neutre.

Fonctionnement avec conducteur neutre

- Commutation de lampes à incandescence, de lampes halogènes 230 V, de transformateurs électroniques ou inductifs avec lampes halogènes ou LED, de lampes LED 230 V ou fluocompactes commutables ou à intensité variable.

- L'appareil est alimenté par la phase et le neutre, il n'y a donc pas de coupure de phase ascendante ou descendante.

Fonctionnement sans conducteur neutre

- Commutation de lampes à incandescence, de lampes halogènes 230 V, de transformateurs électroniques ou inductifs avec lampes halogènes ou LED, de lampes LED 230 V à intensité variable ou de lampes fluocompactes.

- L'appareil s'alimente via le conducteur de phase et la charge raccordée et fonctionne par conséquent selon le principe de découpage de phase en début ou en fin de phase.

- Réglage automatique ou manuel du principe de variation adapté à la charge (début ou fin de phase).

- Affichage du mode de fonctionnement réglé au moyen de LED.

Combinaison avec module de commande RF simple / double pour KNX

- Canal d'actionneur de commutation à 1 voie ou actionneur de chauffage à 1 voie.

- Canal de capteur 1 poste ou 2 postes.

- Commande locale du mécanisme System 3000 possible.

- Commande radio d'autres appareils pour KNX possible en tant que capteur.

- Détection de température : veiller à ce que les charges connectées ne dépassent pas 40 W.

- Choix des fonctions du mécanisme pour la commutation :

Fonctionnement en contact NO/NF, fonction minuterie d'escalier avec préavis d'extinction, fonction scénario (16 scénarios), fonction de verrouillage, temporisations.

Entrée pour poste auxiliaire comme point de commande supplémentaire pour le mécanisme System 3000 ou possible en tant que capteur pour la commande radio d'autres appareils pour KNX.

- Sélection de fonction du mécanisme pour régulateur de température ambiante :

Commande de servomoteurs 230 ,V, mode chauffage, mode refroidissement, mode chauffage et refroidissement, commutation du mode chauffage ou refroidissement par objet de communication ou entrée de poste secondaire. Régulateur PWM et 2 points, consigne de valeur absolue et relative, commande de la demande de chaleur avec mise en cascade comprise, fonction de protection des vannes.

Surveillance cyclique de la température au sol, mode service pour la sortie de vanne, fonction antigel (automatique ou par objet de communication), étalonnage du capteur de température, fonction boost, compensation été et hiver, fonction scénarios (16 scénarios).

Entrée de poste secondaire possible comme point de commande supplémentaire pour le mécanisme System 3000 ou pour la commande radio d'autres appareils pour KNX comme capteur. Alternativement, l'entrée de poste secondaire peut être paramétrée pour commuter entre les modes chauffage et refroidissement.

- Il convient de veiller à ce que les charges connectées ne dépassent pas 40 W lorsque le mécanisme de commutation électronique fait office de régulateur de température ambiante.

- Lampe LED haute tension à intensité variable requise.

 ,

 ,

Données techniques :

Tension nominale : AC ,230 ,V, 50/60 ,Hz

Veille : 0,1 à 0,5 ,W

Puissance de raccordement à 25 ,°C

- Lampes LED 230 V, à intensité variable
(découpe de phase descendante) : typ. 3 à 100 ,W

- Lampes LED 230 V, à intensité variable
(découpage de phase en amont) : typ. 3 à 200 ,W

- Lampe fluorescente compacte : typ. 3 à 100 ,W

- Lampes à incandescence : 20 à 400 ,W

- Halogène HT : 20 à 400 ,W

- Transfos Tronic : 20 à 400 ,W

- transformateur électronique avec LED BT : typ. 20 à 100 ,W

- transformateur bobiné : 20 à 400 ,VA

- transformateur bobiné avec LED BT : typ. 20 à 100 ,VA

Servomoteurs thermiques : max. 10

Longueur de câble

- Charge : max. 100 ,m

- Poste auxiliaire : max. 100 ,m

Profondeur d'encastrement : 24 ,mm

Montage : dans boîte d'appareil selon DIN 49073

Température ambiante : -5 ,°C à +45 ,°C

 ,

Remarques :

- En cas de fonctionnement sans conducteur neutre, la charge minimale pour les lampes à incandescence, halogènes HT, transformateurs Tronic et transformateurs bobinés passe à 50 ,W.

- En cas de température ambiante supérieure à 25 ,°C, la charge connectée doit être réduite.

 ,

Marque : Gira

Réf. 5405 00
