Générateur de Signaux DDS SG-8038 Module Onde Sinus Carré Triangle
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

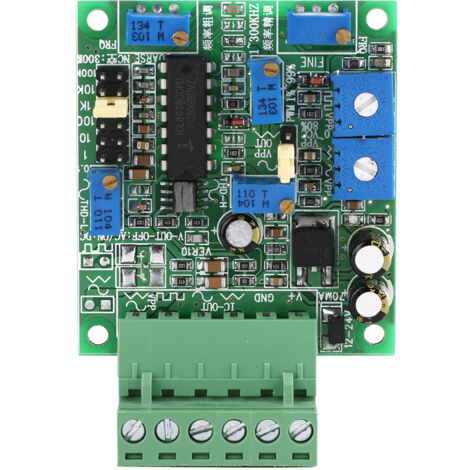

Découvrez notre générateur de signaux de précision, un module polyvalent et performant pour tous vos besoins en génération de formes d'onde. Ce module, de modèle SG-8038 et d'un poids léger de seulement 32g, est construit autour du circuit intégré ICL8038 et intègre un amplificateur haute tension à large bande, une alimentation stabilisée et des circuits de réglage précis.
Il est capable de produire trois types de signaux fondamentaux : onde sinusoïdale, onde carrée (ou rectangulaire avec PWM modulable) et onde triangulaire (y compris onde triangulaire positive, onde en dents de scie positive et inverse). La fréquence (FRQ), l'amplitude crête à crête (VPP), le taux de distorsion (THD pour l'onde sinusoïdale) et le cycle de service (PWM) sont tous réglables avec une grande précision.
Pour une stabilité exceptionnelle, le module est équipé d'une alimentation stabilisée qui garantit que la fréquence et le rapport cyclique du signal de sortie restent constants même en cas de variation de la tension d'entrée. La protection contre les inversions de polarité sur l'entrée d'alimentation DC (12-24V) assure une sécurité et une durabilité accrues.
Le réglage de la fréquence est particulièrement précis grâce à un sélecteur à 7 plages et à deux potentiomètres multitours (24 tours) pour le réglage fin, permettant un contrôle extrêmement précis de la fréquence de 1 Hz à 350 kHz. La sortie amplifiée offre une capacité de courant de 20mA par circuit.
**Caractéristiques clés :**
* Génération d'ondes sinusoïdale, triangulaire et carrée/rectangulaire (PWM).
* Alimentation stabilisée pour une stabilité maximale du signal.
* Protection anti-inversion de polarité sur l'entrée d'alimentation.
* Réglage de fréquence sur 7 plages avec potentiomètres multitours de précision.
* Amplitude de sortie réglable : 0 à VCC-2V pour le carré/PWM ; 0 à ~70% VCC pour le sinusoïdal/triangulaire.
* Cycle de service PWM réglable de 5% à 100%.
* Faible distorsion pour les signaux sinusoïdaux et triangulaux en sortie directe du chip (note : charge flottante).
* Démarrage progressif (~2-3 sec) pour limiter les pics de courant.
**Contenu du colis :**
1 x Module Générateur de Signaux SG-8038.
**Spécifications techniques principales :**
* Tension d'entrée : DC 12-24V.
* Consommation : 35mA (veille) à 75mA (max) sous 24V.
* Plage de fréquence : 1 Hz - 350 kHz.
* Réglage PWM : 5% - 100%.
* Température de fonctionnement : -15°C à +45°C.
* Dimensions (module) : Poids 32g.
Caractéristiques
- MarqueLISATR
- Réf. ManoManoME101938265
- MMID843834186643
- Réf. fabricantYM0325-LT17222
- EAN1062655040151
