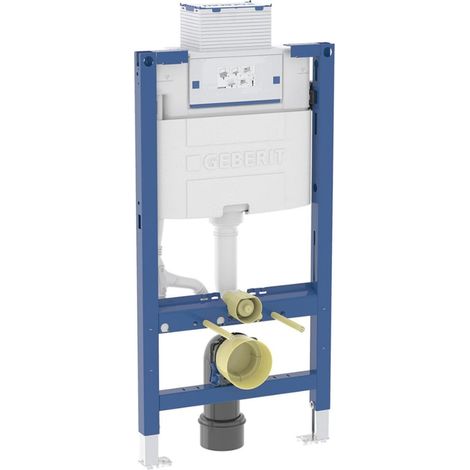

Geberit Duofix - Bâti-support pour WC suspendu, hauteur 98 cm 111.030.00.1

Bâti-support Duofix pour WC suspendu avec réservoir encastré Omega 12 cm

Utilisation

• Pour une hauteur de chape de 0 à 20 cm
• Pour intégration dans un système de paroi de hauteur partielle Duofix en applique d’une cloison maçonnée ou d’une cloison sèche
• Pour intégration dans un système de cloison Duofix sur toute la hauteur du local.
• Pour intégrer dans un système de paroi de hauteur partielle ou totale GIS en applique d’une cloison maçonnée ou sèche
• Pour montage devant cloison maçonnée ou devant cloison sèche
• Pour installation en applique sur une hauteur partielle ou totale de la pièce, devant une cloison en dur ou devant une cloison sèche.
• Pour installation dans des cloisons légères sur toute la hauteur de la pièce
• Pour WC suspendus avec saillie jusqu’à 62 cm
• Pour 2 volumes de chasse
• Non adapté pour le bétonnage

Caractéristiques

• Cadre avec orifices de ø 9 mm pour fixation dans les constructions en bois
• Élément autoporteur
• Châssis avec profilé C 4/4 cm
• Surface du cadre traité avec une peinture en poudre, couleur Geberit bleu
• Supports pouvant être insérés de 5 cm
• Plaque de pieds orientables pour le montage dans les profilés UW50 et UW75
• Châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• Pieds supports galvanisés, réglables de 0 à 20 cm
• Pieds supports antidérapants
• Coude de raccordement à l’évacuation pour montage sans outils à différentes profondeurs, étendue du réglage 45 mm.
• Fixation du coude de chasse avec isolation phonique
• Réservoir à encastrer avec plaque de déclenchement frontale ou sur le haut, isolation contre la condensation
• Réglage de chasse immédiate possible
• Réservoir à encaster pour un montage et des interventions sans outils
• Arrivée d’eau depuis le côté, gauche ou arrière gauche
• Boîtier de réservation pour protéger la trappe de visite contre l’humidité et les saletés
• Boîtier de réservation pour trappe de visite à recouper
• Équipé d’un fourreau isolant pour l’arrivée d’eau à Geberit AquaClean

Informations techniques

• Débit calculé : 0,11 l/s
• Pression minimale quand écoulement : 0,05 MPa
• Pression minimale quand écoulement : 50 kPa
• Amplitude de la pression d’eau : 0,01 à 1,0 MPa
• Amplitude de la pression d’eau : 10 à 1 000 kPa
• Température de fonctionnement maximale de l’eau : 25 °C
• Volume de la chasse réglage en usine : 6 et 3 l
• Grand volume de chasse étendue du réglage : 4,5 / 6 / 7,5 l
• Petit volume de chasse étendue du réglage : 3 à 4 l

Contenu de la livraison

• Arrivée d’eau R 1/2, adaptée pour MeplaFix avec robinet d’angle intégré et volant manuel
• Boîtier de réservation pour protéger la trappe de visite
• 2 bouchons de protection
• Ensemble de raccordement des WC, ø 90 mm
• Coude de chasse pour WC, PE-HD, ø 90 mm
• Manchon, PE-HD, ø 90/110 mm
• 2 tiges filetées M12
• Matériel de fixation
•

Ne contient pas la plaque de déclenchement.

Kit de montage en applique est à commander séparément.
