Geberit Duofix - Bâti-support pour WC suspendu avec plaque de déclenchement Sigma20, blanc/chrome poli + Ideal Standard Tesi - cuvette et abattant, Aquablade, SoftClose 111.355.00.5 NU4

Kit d’installation complet pour WC suspendu

• AQUABLADE® Technologie de rinçage innovante
• Mécanisme d’amortisseur de fermeture du siège SoftClose
• cet ensemble d’installation est également disponible dans d’autres versions de plaque de déclenchement

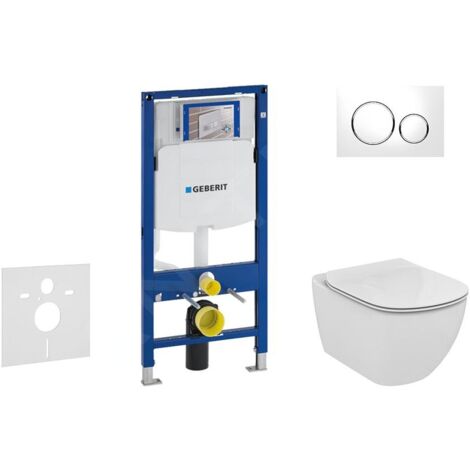

Contenu

• bâti-support Geberit Duofix (111.355.00.5), avec réservoir de chasse d’eau encastré Sigma 12 cm, pour montage entre les parois latérales
• kit de réduction du bruit (SP 156SET)
• WC suspendus Ideal Standard Tesi (T354601)
  siège WC ultraplat Ideal Standard Tesi (T352701)
• Plaque de déclenchement double touche Geberit Sigma20, blanc/chrome (115.882.KJ.1)

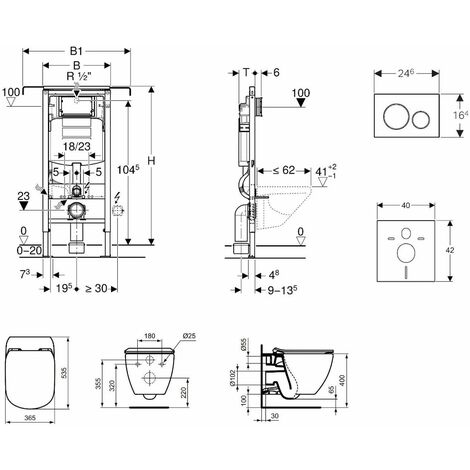

Bâti-support Duofix pour WC suspendu avec réservoir encastré Sigma 12 cm, pour montage entre les parois latérales

Caractéristiques de montage

Bâti-support pour processus secs destiné au montage entre deux parois. Sa fixation sur les côtés est particulièrement appréciable lorsque la paroi arrière n’est pas suffisamment portante ou lorsque la fixation dans les parois latérales est tout simplement plus facile. Elle est particulièrement bien adaptée dans les constructions en bois ou dans les constructions en panneaux standardisés. La conception du bâti assure une fixation simple et fiable entre deux parois. Il est possible de le fixer dans n’importe quel matériau de construction, comme les parois maçonnées (par ex. en brique ou en béton cellulaire), les parois en bois ou les rails utilisés pour la fixation des plaques de PCP (de marque Knauf ou Rigips par exemple).

Utilisation

• pour les constructions sèches
• pour montage en applique, à hauteur partielle ou hauteur du plafond
• pour montage sur des parois d’installation à hauteur du plafond
• pour le montage dans des systèmes de parois Geberit Duofix à hauteur du plafond ou partielle
• Pour installation dans des espaces et des renfoncements étroits
• pour WC suspendus avec dimensions de raccordement conformes à EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour 1 volume de chasse d’eau, 2 volumes de chasse ou un rinçage Start / Stop
• pour hauteur de chape de 0 - 20 cm

Propriétés

• châssis autoportant avec finition en peinture poudre
• réglable en largeur
• châssis avec trous de perçage Ø 9 mm à fixer dans une structure en bois
• châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• pieds supports galvanisés
• supports réglables 0-20 cm
• pieds supports antidérapants
• plaques de pied rotatives
• profondeur des plaques de pied adaptée à un montage dans des profilés en U UW 50 et UW 75 et dans les systèmes Geberit Duofix
• coude de raccordement pour installation sans outils à différentes profondeurs, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir encastré avec commande frontale
• réservoir encastré isolé contre la condensation
• rinçage supplémentaire immédiat possible par défaut
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• alimentation par l’arrière ou par le haut au centre
• le boîtier de réservation pour trappe de visite protège contre l’humidité et la poussière
• boîtier de réservation pour trappe de visite à recouper
• équipé d’un fourreau qui reçoit la conduite d’alimentation en eau et permet de raccorder un WC lavant Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Données techniques

• pression de service : 10 - 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de rinçage, réglage par défaut : 6 et 3 l
• grand volume de chasse d’eau, plage de réglage : 4,5/6/7,5 l
• petit volume de rinçage, plage de réglage : 3 - 4 l

Contenu du colis

• alimentation R 1/2", adaptée à MF avec robinet d’angle intégré et volant manuel
• boîtier de réservation pour protéger la trappe de visite
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon en PE-HD, ø 90/110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• matériel de fixation

Ensemble de WC suspendu et siège ultraplat

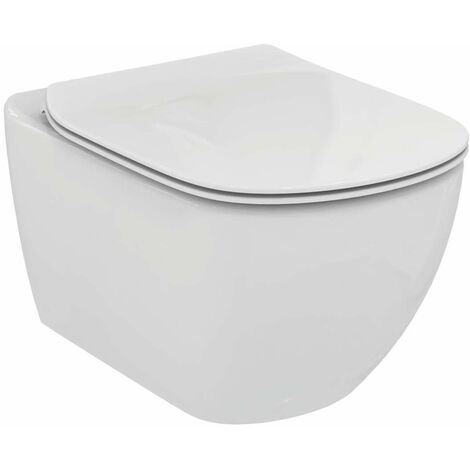

Cuvette suspendue

• avec la  technologie de chasse d’eau innovante AQUABLADE®
• pour réservoir de chasse d’eau encastré avec capacité de chasse d’eau à partir de 4,5 l
• montage :  avec corps encastré dans un mur ou une cloison en Placoplatre
• dimensions : 360 × 400 × 530 mm
• matériau : céramique sanitaire
• fixation encastrée
• bride émaillée
• à fond creux

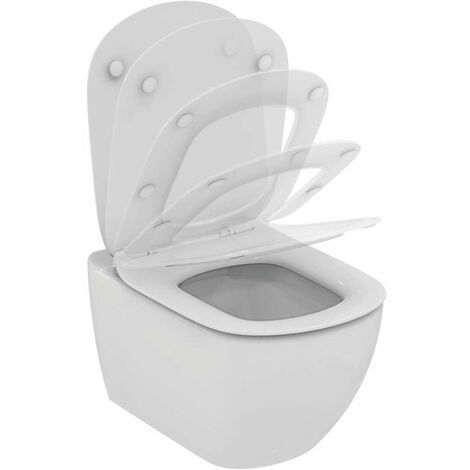

Siège abattant WC

• avec fermeture frein de chute d’abattant  SoftClose
• couleur : blanche
• facile à retirer pour un entretien aisé

Plaque de déclenchement Sigma20, pour 2 volumes de chasse d’eau

• dimensions : 246 × 164 mm
• matériau : plastique
• couleur de la finition : blanc/chrome
• pour déclencher la chasse d’eau des réservoirs encastrés  Geberit Sigma
• cadre de fixation
• 2 fixations réglables
• 2 tiges de déclenchement
• tiges de déclenchement insonorisées, réglage rapide sans outils
