Geberit Duofix - Set de bâti-support, WC suspendu Rimless + abattant SoftClose Ideal Standard Tesi, plaque de déclenchement Sigma20 blanc/chrome 111.300.00.5 NE4

Set de bâti-support, cuvette et abattant Ideal Standard Tesi, plaque de déclenchement Sigma20 blanc/chrome

Contient

• bâti-support fixation murale Geberit Duofix avec réservoir à encastrer
• kit de réduction du bruit
• cuvette suspendue en céramique Ideal Standard Tesi avec technologie RimLS+
• Abattant de toilette Ideal Standard Tesi avec technologie SoftClose
• Plaque de déclenchement Geberit Sigma20 à double commande, couleur : blanc/chrome
• kit pour montage en applique est à commander séparément

Cet ensemble est disponible avec d'autres variantes de plaques de déclenchement.

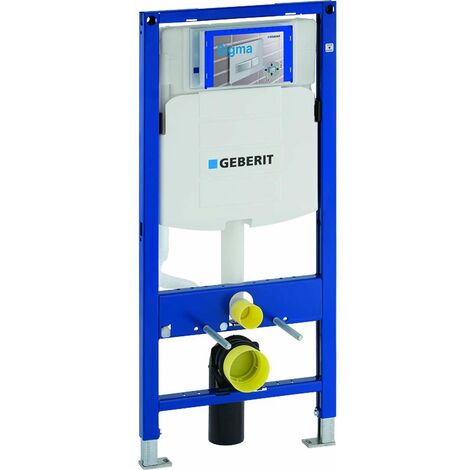

Bâti-support Duofix pour WC suspendu avec réservoir à encastrer Sigma 12 cm

Bâti-support universel et rapide d’utilisation pour toutes les solutions dans le cadre des cloisons sèches. Permet aussi de répondre aux exigences les plus élevées en termes de protection acoustique et anti-incendie. Geberit Duofix est conçu pour être monté dans des cloisons légères en placoplâtre ou devant les parois maçonnées. Son montage est extrêmement rapide grâce à l’utilisation de quatre points de fixation seulement.

Utilisation

• pour la construction en cloison sèche
• pour montage dans parois en applique à hauteur de local ou partielle
• pour montage dans parois en applique à hauteur de local ou partielle
• pour montage dans des parois Geberit Duofix à hauteur de local ou partielle
• pour WC suspendus avec dimensions de raccordement selon EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour rinçage simple touche, double touche ou interrompable
• pour hauteur de chape 0-20 cm

Caractéristiques

• cadre autoportant thermolaqué
• châssis avec trous de perçage ø 9 mm à fixer dans construction en bois
• cadre préparé pour supports des cuvettes de WC avec petite surface d'appui
• pieds supports galvanisés
• pieds supports réglables 0-20 cm
• pieds supports antidérapants
• plaques de pieds orientables
• Profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et rails pour système Geberit Duofix
• coude de raccordement pour différentes positions en profondeur, à monter sans outils, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir à encastrer avec déclenchement frontal
• réservoir à encastrer isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• alimentation à l’arrière ou par le haut au centre
• boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière
• boîtier de réservation pour trappe de visite pouvant être sectionné
• équipé d’un fourreau destiné à la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• fixation pour le raccordement électrique

Données techniques

• pression de service : 10 à 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de la chasse, réglage d'usine : 6 et 3 l
• grand volume de chasse, plage réglage : 4, 5 / 6 / 7,5 l
• petit volume de chasse, plage de réglage : 3 à 4 l
• débit calculé : 0,11 l/s
• pression de service minimale pour débit calculé: 50 kPa

Contenu de la livraison

• alimentation R 1/2", adaptée à MF avec robinet équerre et volant intégrés
• boîtier de réservation pour trappe de visite
• 2 bouchons de protection
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon de transition en PE-HD, ø 90/110 mm
• 2 tiges filetées M12
• matériel de fixation

Cuvette suspendue Ideal Standard Tesi

• Rimless technologie de rinçage sans bride
• dimensions : 365 x 535 x 400 mm
• couleur : blanc
• matériau: céramique
• fixation dissimulée
• rinçage profond
• abattant de toilette SoftClose

Plaque de déclenchement Sigma20 touche double

• dimensions : 246 x 164 mm
• matériau : plastique
• conception : chrome mat
• pour le déclenchement du rinçage des réservoirs à encastrer Geberit Sigma
• cadre de fixation
• 2 boulons d'écartement
• 2 tiges de déclenchement
• tiges de déclenchement à isolation phonique, ajustement rapide sans outil
