Description générale
Le gabarit de charnière K4 est un kit complet d'installation de charnières en 5 pièces, idéal pour les projets de construction de meubles. Il comprend deux gabarits de perçage, un foret Forstner Ø 35 mm, un foret de centrage Ø 2,5 mm et un foret hélicoïdal à bois Ø 5 mm. Ce kit permet de déterminer, centrer, percer et pré-percer toutes les positions à la distance parfaite des bords, garantissant ainsi un montage précis des charnières coupelle Ø 35 mm.Spécifications techniques
- Description : Gabarit de charnière en coupelle Ø35 avec forets et poinçon de marquage
- Code : 1100462
- Longueur du foret Forstner : 90 mm
- Longueur du foret hélicoïdal à bois : 86 mm
- Longueur utile du foret hélicoïdal à bois : 52 mm
- Distance de perçage K : prévue à 4 mm du bord
Compatibilité et accessoires

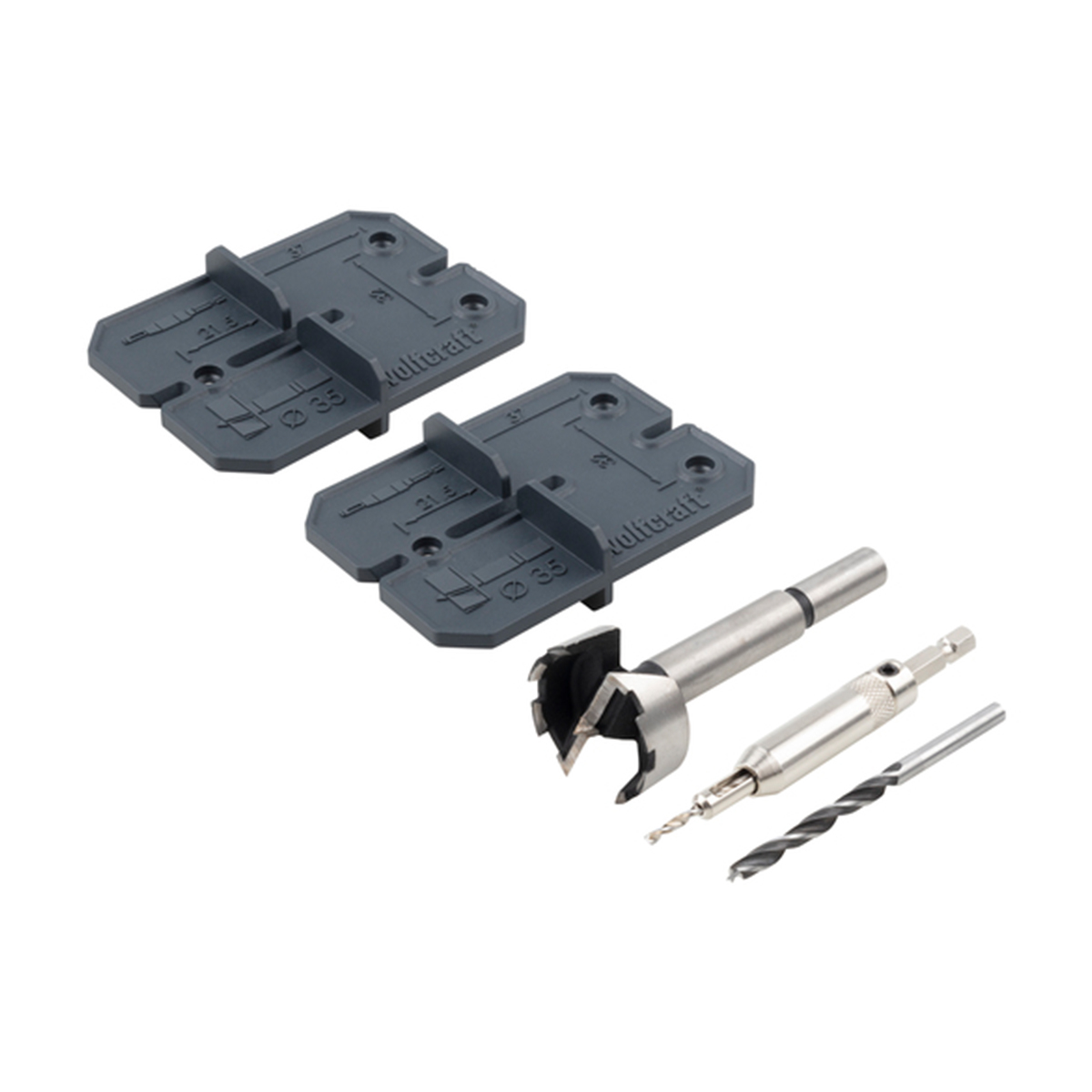

- 2 gabarits de perçage
- 1 foret Forstner Ø 35 mm
- 1 foret de centrage Ø 2,5 mm
- 1 foret hélicoïdal pour bois Ø 5 mm
Installation

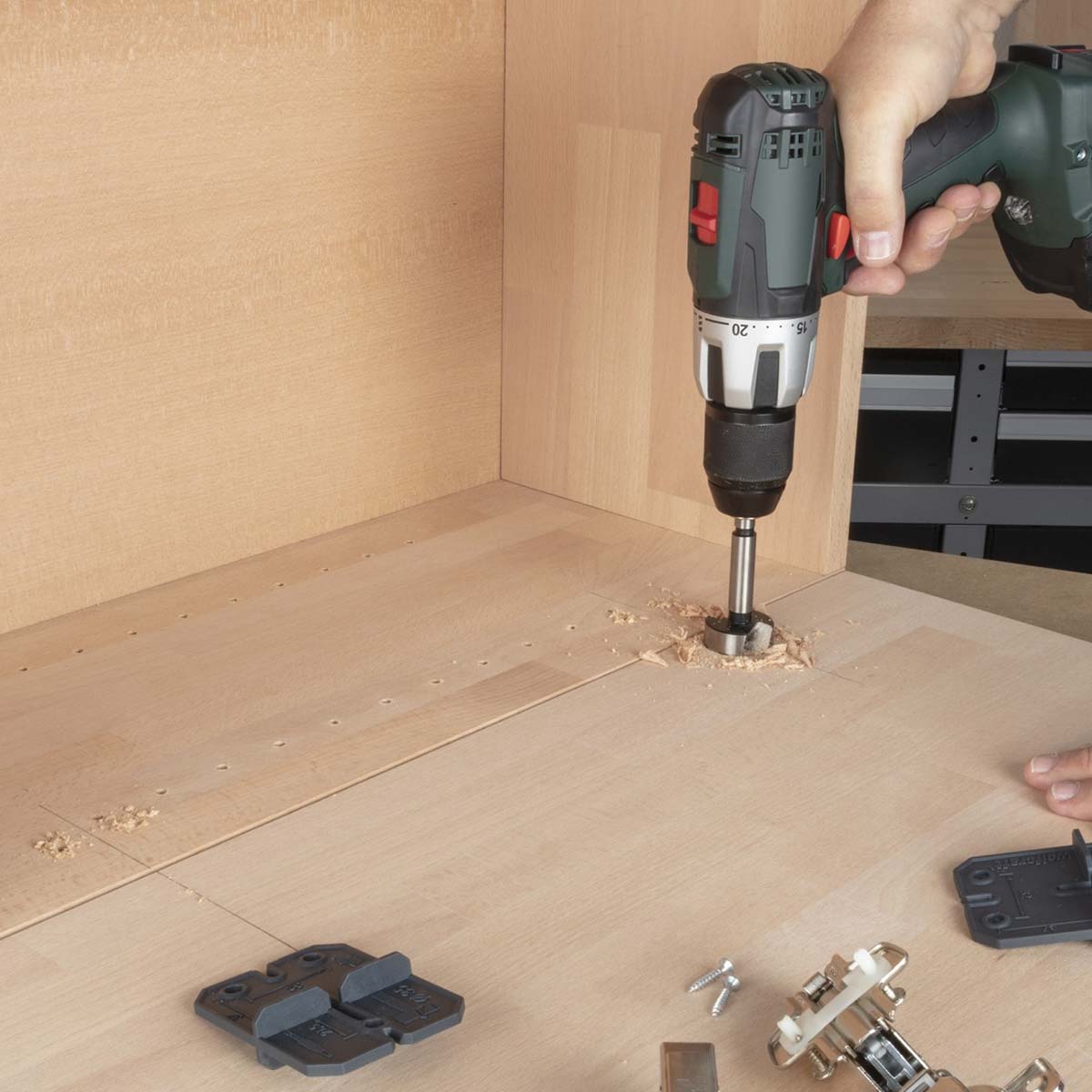

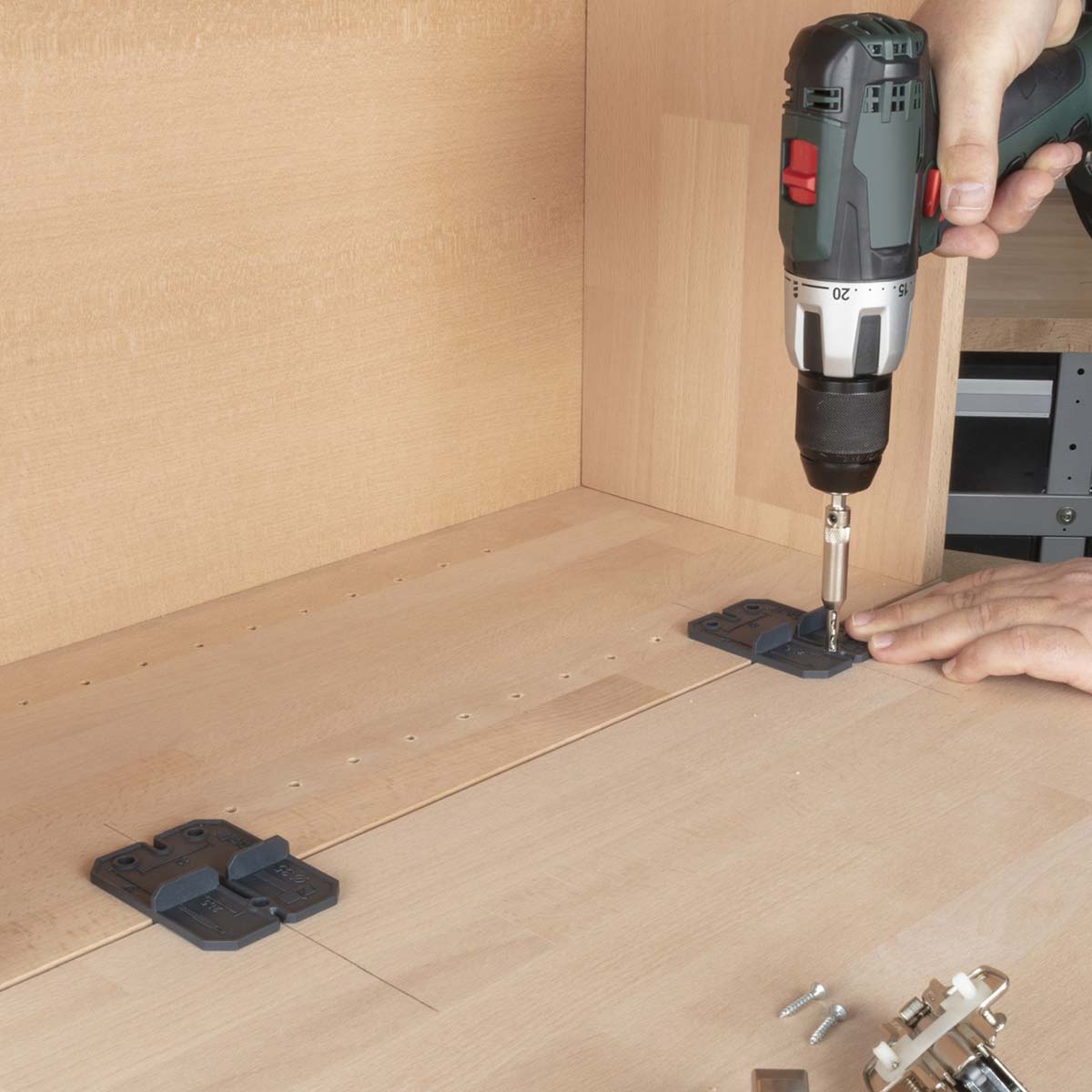

Les gabarits de perçage avec butée intégrée s'enclenchent facilement entre la porte et la carrosserie, permettant d'aligner ces deux éléments parallèlement. Le marquage sur le gabarit garantit que les positions de perçage pour l'installation des charnières sont déterminées à la bonne distance du bord extérieur. Utilisez le foret de centrage pour percer le trou pour la coupelle de charnière et pré-percez les trous taraudés pour les vis avec le foret hélicoïdal à bois.Utilisation

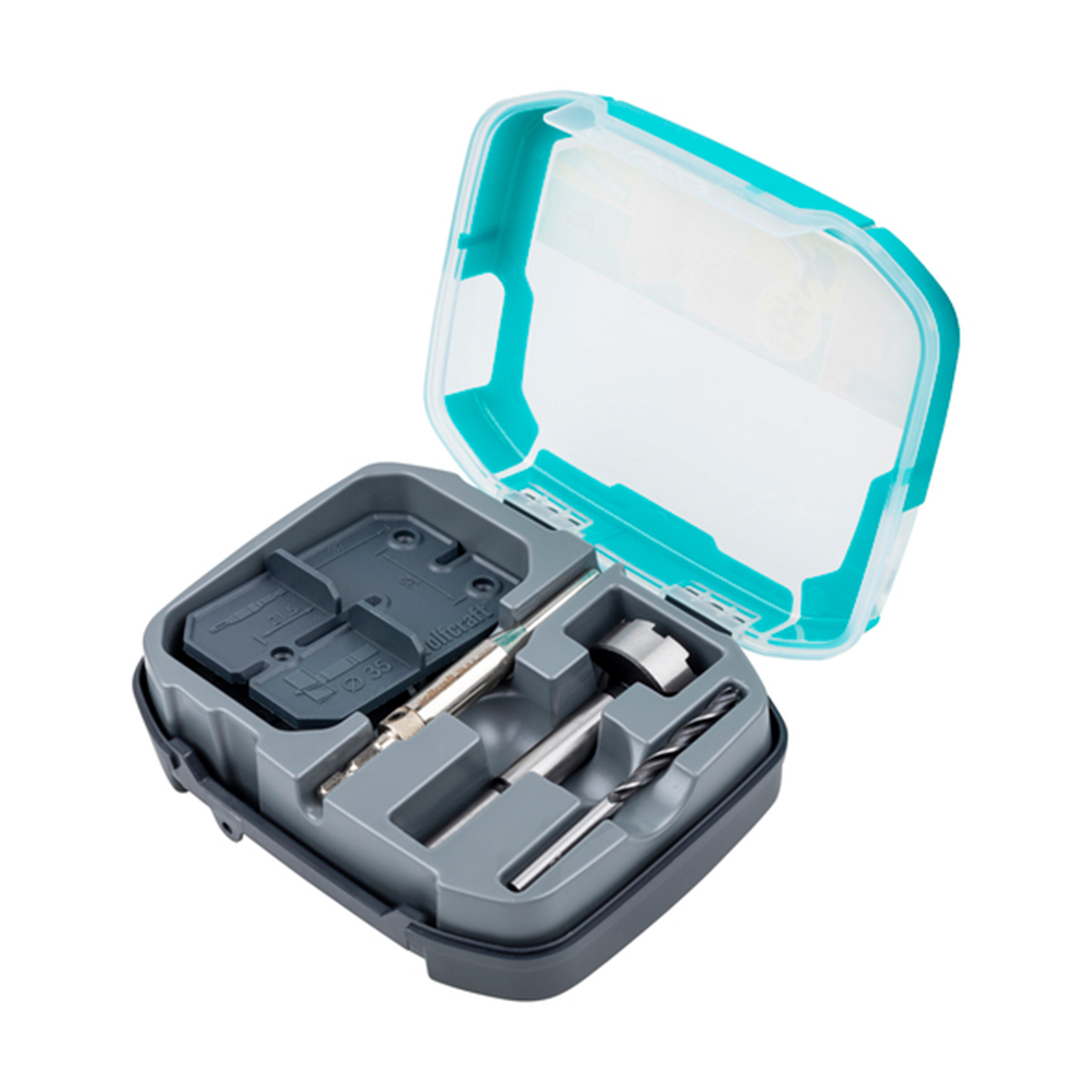

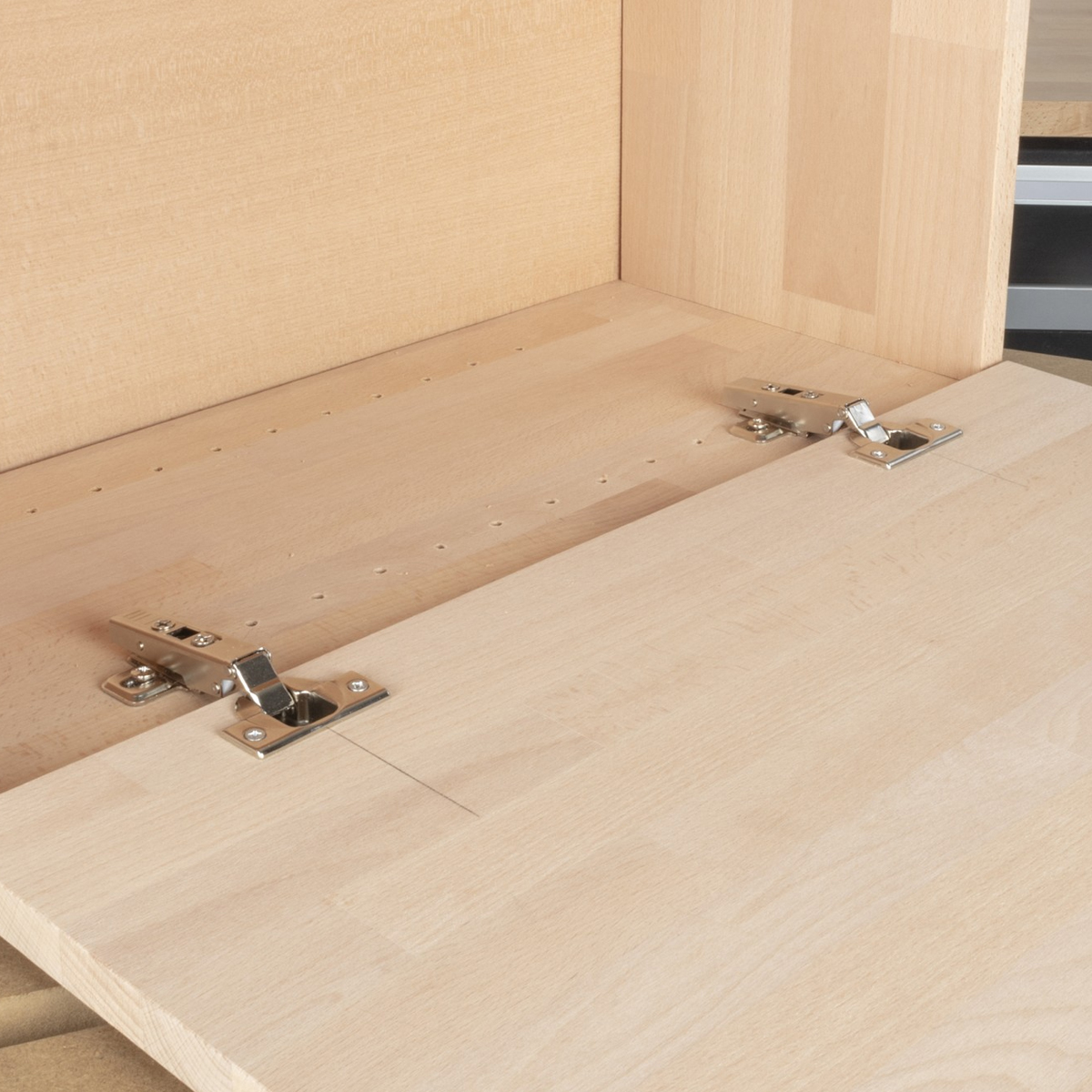

Ce gabarit est conçu pour faciliter l'installation des charnières à coupelle, permettant un montage sans problème et précis. Rangez toutes les pièces dans la boîte à deux composants de haute qualité pour un rangement soigné ou un transport sécurisé.Autres informations
