Description générale

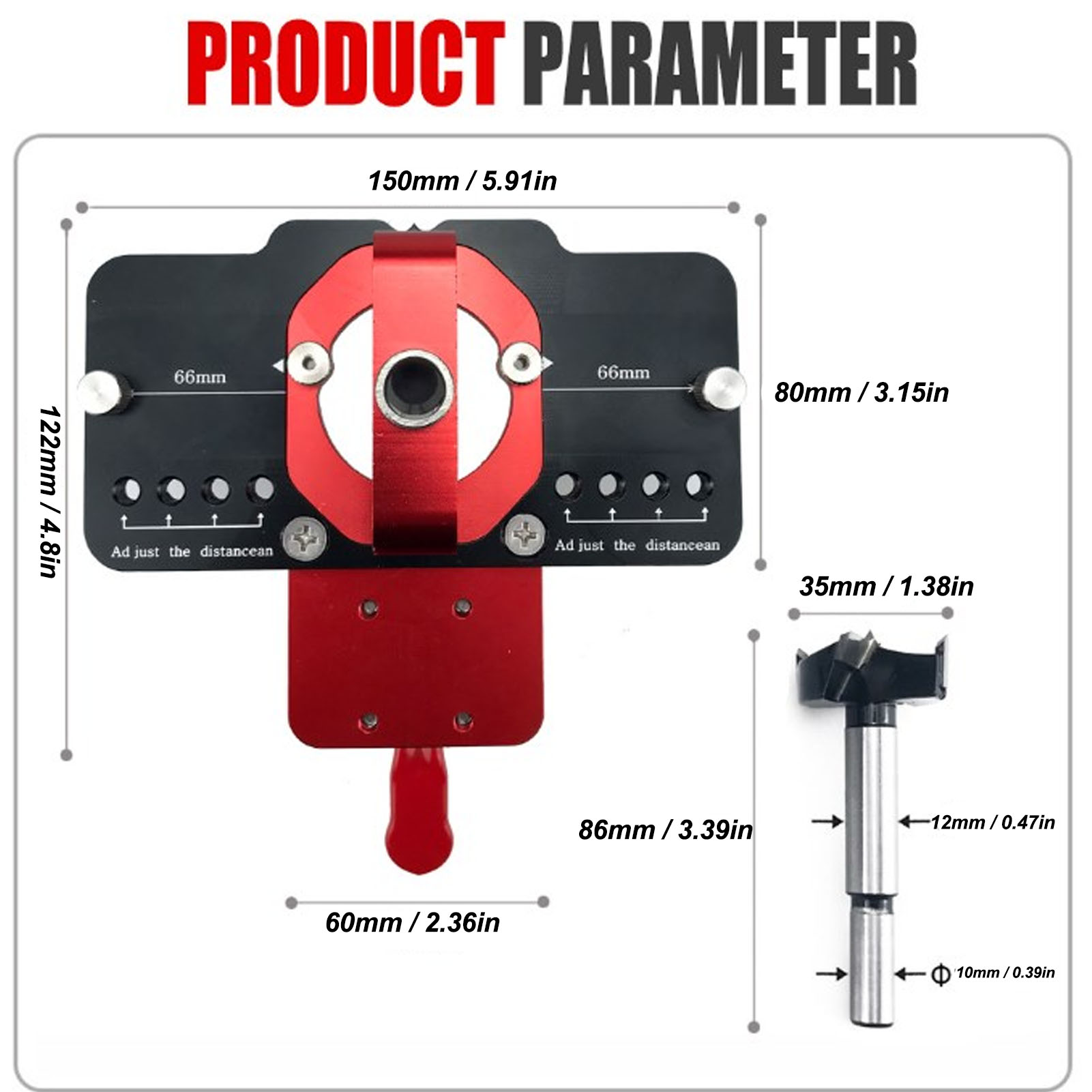

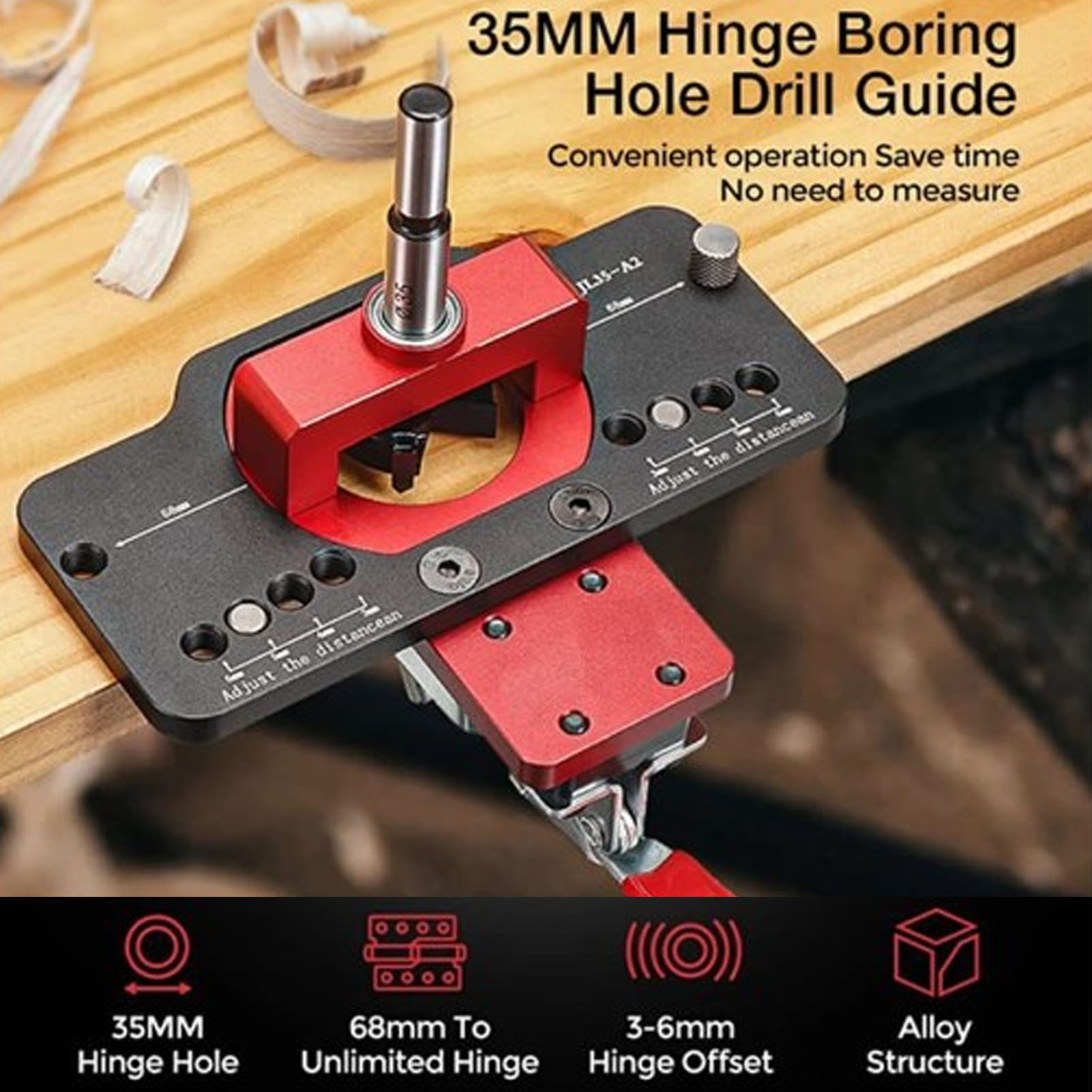

Le gabarit de charnière dissimulé en métal est un outil essentiel pour le perçage précis de charnières de 35 mm. Fabriqué en alliage d'aluminium de haute qualité, il offre une durabilité exceptionnelle grâce à sa résistance à l'usure, à la corrosion et à la rouille. Ce gabarit est conçu pour un positionnement exact et un perçage efficace, ce qui le rend idéal pour les travaux de menuiserie.Spécifications techniques
- Matériau : Alliage d'aluminium
- Taille : Environ 35 mm / 1,38 pouces
- Profondeur de perçage : Environ 12-13 mm
- Plage d'épaisseur : 15 mm à 25 mm
- Échelle du cadran : 3 mm, 4 mm, 5 mm, 6 mm
Compatibilité et accessoires
- Compatible avec des panneaux d'une épaisseur de 12 à 25 mm
- Contenu de l'emballage :
- 1 x Corps du localisateur de précision
- 1 x Guide de perçage
- 1 x Foret pour charnières de 35 mm
- 1 x Foret de 2 mm
- 1 x Bague de butée de profondeur
- 2 x Clés hexagonales
- 1 x Boîte de rangement
Installation
- Préparez la machine et les accessoires.
- Déterminez la position de perçage et insérez la goupille de positionnement dans le trou de butée.
- Desserrez ou serrez l'écrou de la pince jusqu'à ce qu'il maintienne fermement le panneau.
- Utilisez une clé hexagonale pour verrouiller la bague de butée sur le foret rouge.
- Utilisez le mandrin de la perceuse électrique pour percer le trou de la charnière.
- Remplacez ensuite le guide de perçage rouge et percez de petits trous des deux côtés de la charnière.
- Installez et fixez la charnière dans le trou, puis serrez les vis pour la fixer.
Utilisation
Ce gabarit est largement utilisé pour l'installation de charnières et le perçage de trous pour charnières de porte, servant d'outil auxiliaire pour le travail du bois.Autres informations
- Profondeur réglable : 3 mm, 4 mm, 5 mm ou 6 mm
- Profondeur maximale : 15 mm
- Butée de fin de course à vis moletée réglée à 66 mm du centre du trou de charnière à percer
