Description générale
Le gabarit de charnière de 35 mm est un outil essentiel pour le perçage précis de charnières invisibles. Fabriqué en alliage d'aluminium, il offre un positionnement précis, un fonctionnement pratique et une longue durée de vie. Ce gabarit est compatible avec la plupart des charnières ordinaires, avec une distance standard de 5 mm entre le centre du trou de 35 mm et le bord de la planche.
Spécifications techniques
- Matériau : alliage d'aluminium
- Distance entre le centre du trou et le bord : 5 mm
- Taille de maintien du clip de fixation : 15-25 mm
- Profondeur de perçage recommandée : 12-13 mm
Installation
Les étapes d'installation sont les suivantes :
- Ajustez la profondeur de perçage de l'anneau de limite (12-13 mm).
- Ajustez la taille pour s'adapter à l'épaisseur de la planche.
- Verrouillez la planche.
- Percez des trous de 35 mm.
- Percez des trous de vis de 2 mm à gauche et à droite.
- Installez la charnière.
Utilisation
Ce gabarit est conçu pour faciliter le perçage de charnières invisibles, garantissant un positionnement précis et une installation rapide.
Autres informations

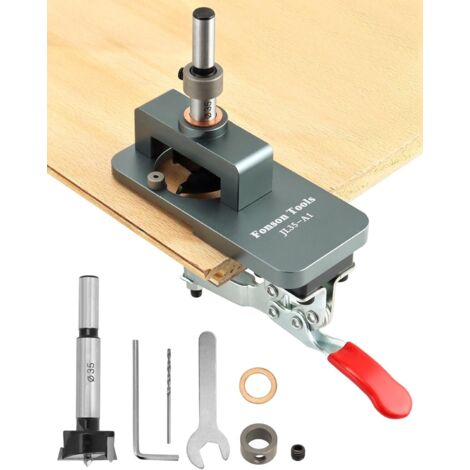

Contenu de l'emballage : 1 corps de localisateur de perçage de charnière, 1 scie cloche de 35 mm (avec bague de limitation), 2 clés, 1 foret de 2 mm, 1 clé Allen.
