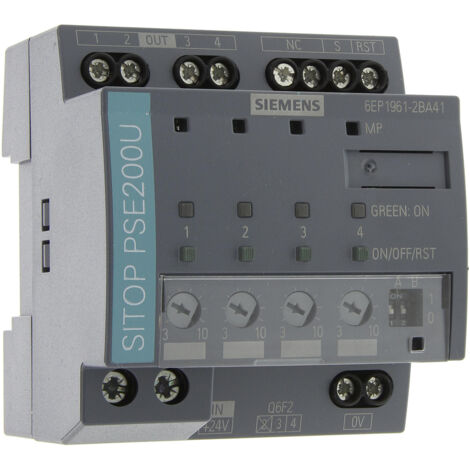

Siemens SITOP PSE200U 10 A

Type de fixation : encliquetable sur rail profilé standard en 60715 35x7,5/15

Informations techniques

Dimensions produit, largeur : 72 mm
Données techniques complémentaires : Type de fixation : encliquetable sur rail profilé standard en 60715 35x7,5/15
Longueur : 72 mm
Poids : 200 g
Tension de fonctionnement : 24 V/DC

Sélectivité et localisation rapide des pannes en branches 24 V les modules de sélectivité SITOP PSE200U, SITOP select et SITOP SEL1200/-1400 sont le complément idéal pour toutes les alimentations 24 V afin de répartir et de surveiller le courant de charge sur plusieurs branches. La surcharge et le court-circuit dans une ou plusieurs branches sont détectés et signalés de manière fiable. Les pointes de courant à court terme, par ex. par courant d'appel élevé, permettent l'électronique, les branches avec une surcharge prolongée les désactivent. Une protection efficace contre les court-circuits. Ici, les disjoncteurs ne se déclenchent pas ou trop tard, même si le bloc d'alimentation peut fournir le courant de déclenchement nécessaire. Les branches intactes continuent à alimenter le module complémentaire SITOP avec une tension de 24 V sans interruption ni rétroactivité, évitant ainsi, le cas échéant, une panne totale de l'installation. Domaine d'application le module de sélectivité est utilisé en combinaison avec des alimentations 24 V pour répartir le courant de charge entre plusieurs lignes électriques et pour surveiller les différents courants partiels. Les défaillances causées par une surcharge ou un court-circuit dans des départs individuels sont détectées et arrêtées de façon sélective, de manière à ce que les autres circuits de courant ne soient pas affectés. Ainsi, le diagnostic est obtenu rapidement et le temps d'inactivité est réduit au minimum. Ce texte a été traduit par une machine.

Points forts

• Au choix, huit ou quatre branches par module
• Détection sûre de la surcharge ou du court-circuit dans le circuit 24 V.
• Diagnostic via le contact de détection de somme ou un message de canal individuel
• Possibilité d'activer les branches de manière séquentiel pour réduire le courant d'enclenchement
• Arrêt fiable en cas de surcharge, indépendamment des longueurs de câble et des sections transversales
• Évaluation via modules de fonction SIMATIC S7 gratuits pour modules avec message à canal unique
• Variantes avec valeur de seuil de réponse réglable de 0,5 à 3 A, 2 à 10 A ou 3 à 10 A.

  • • Configuration requise
