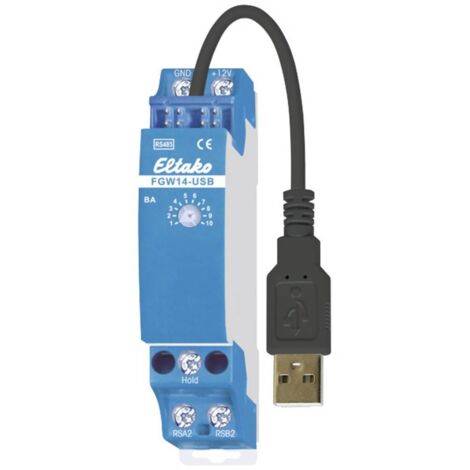

FGW14-USB Eltako bus RS485 Passerelle rack
avec le code
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Bus sans fil pour système de bus
Informations techniques
Données techniques complémentaires : Bus sans fil pour système de bus
Indice de protection : IP20
Série (domotique) : Eltako
Tension de fonctionnement : 5 V
Transmission des données (Smart Home) : bus RS485
Type de montage : rack
station de base (SmartHome) : non requise, en option pour l'accès à distance
Passerelle avec port USB-A. Bidirectionnel. Perte en veille seulement 0,3 watt. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur La passerelle est large seulement 1 TE, mais peut être utilisée plusieurs fois : pour connecter un contrôleur professionnel Smart Home SafeIV ou un PC via une interface USB, pour coupler jusqu'à trois FEM, pour se connecter aux composants bus de la série 12 plus ancienne ou comme connecteur de bus de deux bus RS485 de la série 14. Connexion au bus RS485 Eltako. Câblage croisé du bus et alimentation électrique avec pont enfichable. Fonctionnement en association avec FAM14 ou FTS14KS. La borne de maintien se branche sur le FAM14 ou FTS14KS. La connexion PC s'effectue via une interface USB avec 9600 bauds ou 58k bauds. Les modules de réception sans fil FEM sont connectés en parallèle aux bornes Sub-bus RSA2 et RSB2 ainsi qu'aux bornes d'alimentation GND et +12V. Jusqu'à 10 modules d'entrée à bouton-poussoir FTS12EM sont connectés en série aux bornes Sub-bus RSA2 et RSB2, le cas échéant en série avec les modules de réception sans fil FEM. La connexion SafeIV ou PC s'effectue via une interface USB. Les actionneurs de la série 12 sont connectés aux bornes Sub-bus RSA2 et RSB2. Il n'y a pas de connexion Hold ici. Une deuxième série de bus 14 est alimentée via les bornes RSA2/RSB2. Les réglages du commutateur rotatif de mode de fonctionnement BA s'effectuent conformément au mode d'emploi. Ce texte a été traduit par une machine.
Configuration requise
- null
- null
Caractéristiques
- MarqueELTAKO
- Quantité par pack1
- CouleurBleu
- Alimentation électriqueFilaire
- Indice de protectionIP20
- Largeur1.8 cm
- MatièresPlastique
- Mode de fixationÀ visser
- Poids80 g
- Tension électrique5 V
- Type de composant électroniqueCarte
- Type de port connectiqueUSB
- Réf. ManoManoME69783148
- MMID457422277245
- Réf. fabricantFGW14-USB
- EAN4010312316054
Impact environnemental
- OrigineFabriqué en Chine
Questions fréquentes
Cet appareil consomme seulement 0,3 watt en veille, ce qui le rend économe en énergie.
Cet équipement permet une connexion au bus RS485 ainsi qu'une connexion à un PC via une interface USB, avec des vitesses de transmission de 9600 bauds ou 58k bauds.
Le montage de cet appareil se fait sur un rail DIN-EN 60715 TH35, avec un câblage croisé du bus et une alimentation électrique via un pont enfichable.
