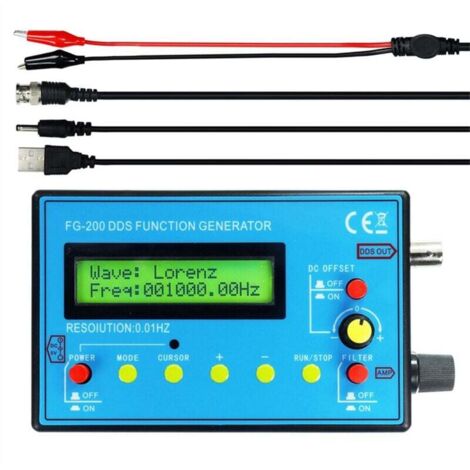

Générateur de Signal DDS FG-200 Module Fréquence 0.01 Hz à 500 KHz Sortie Sinus Carré Dents de Scie

58,34€
Dont éco-participation : 0,01 € TTC
Produit similaire livré par
Ks Tools – Multimètre numérique 3 1/2 chiffres – Plage de mesure 200 mV à 600 V – Test de diodes et continuité – Affichage LCD – Sécurité CAT III
Ks Tools – Multimètre numérique 3 1/2 chiffres – Plage de mesure 200 mV à 600 V – Test de diodes et continuité – Affichage LCD – Sécurité CAT III
21,58 €181
Vendu par Crediri

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

I.Les principaux paramètres techniques:
1. Formes d'onde de sortie: onde sinusoïdale, onde carrée, onde triangulaire, onde en dents de scie , onde en dents de scie inversée, onde ECG, montée exponentielle, chute exponentielle, impulsion de Lorentz, impulsion Gauss, impulsion Sinc, demi-onde, onde pleine, onde , bruit vague, et ainsi de suite 15 types de formes d'onde.
2. Alimentation: DC4-9V, DC5V est recommandé lors de l'utilisation d'un adaptateur, une batterie au lithium 3,7 V est recommandée lors de l'utilisation de la batterie.
3. Courant: 180MA à tension 5V
4. Gamme de fréquences: onde sinusoïdale 0,01 Hz-500,00 kHz (avec une augmentation supplémentaire de la fréquence, l'amplitude de sortie diminuera), autres formes d'onde 0,01 Hz-100,00 kHz (mais ne limite pas la limite supérieure de la fréquence réglable, si les exigences de distorsion et de gigue ne sont pas élevées, l'utilisation de la fréquence peut être encore augmentée).

5. Résolution: 0,01 Hz.
6. Distorsion l'onde sinusoïdale: moins 1 % en dessous 1 kHz, moins 0,5 % au-dessus 1 kHz.
7. Amplitude sortie: T10 V maximum (PP).
8. impédance sortie: 50 ohms.
9. Décalage CC: maximum 10 V, avec fonction d'arrêt.
10. toutes les paramètres configuration peuvent être enregistrés.
11. il existe des filtres qui peuvent être activés et désactivés, peuvent être bien adaptés à la sortie forme d'onde sinusoïdale et impulsionnelle.
II. Caractéristiques:
Taille compacte (125x80x26,5MM), fonctions complètes, opération simple, facile à transporter. Cela peut être
alimenté par un adaptateur secteur ou une pile au lithium 3,7 V. Avec un oscilloscope, il peut être utilisé pour les circuits électroniques
test et débogage, caractéristiques fréquence et test et mesure réponse impulsionnelle des amplificateurs audio. En raison du
ne précision et stabilité fréquence du DDS, il est également très approprié pour l'étalonnage du facteur temps balayage l'oscilloscope. Le
La sortie d'onde carrée convient à l'atténuateur d'oscilloscope et au réglage des caractéristiques d'impulsion la sonde
Remarque: en raison des différents lots production, il peut y avoir légères différences entre les produits.
Couleur: Couleur la photo
Matériau: Plastique

Contenu du colis:
1 * Générateur signaux FG-200 DDS

Seul le paquet ci-dessus, les autres produits ne sont pas inclus.
Note: réflexion de lumière et différents écrans peuvent causer la couleur de l'article dans un peu différente de la vraie chose. L'erreur de mesure permis est de +/- 1-3 cm.

Caractéristiques

  • Marque
    GRID COOL
  • Longueur
    7 cm
  • Largeur
    9 cm
  • Hauteur
    8 cm
  • Tension électrique
    4.9 V

Impact environnemental

  • Disponibilité des pièces détachées
    1 an(s)

Questions fréquentes

Cet appareil offre 15 types de formes d'onde de sortie, y compris l'onde sinusoïdale, l'onde carrée, l'onde triangulaire, l'onde en dents de scie, ainsi que d'autres formes comme l'onde ECG et les impulsions de Lorentz et Gauss.

La plage de fréquence pour l'onde sinusoïdale est de 0,01 Hz à 500 kHz, tandis que pour les autres formes d'onde, elle est de 0,01 Hz à 100 kHz, avec la possibilité d'augmenter la fréquence si les exigences de distorsion et de gigue ne sont pas élevées.

Il est recommandé d'utiliser une alimentation DC de 5V avec un adaptateur, ou une batterie au lithium de 3,7 V lors de l'utilisation de l'appareil.
