Description générale

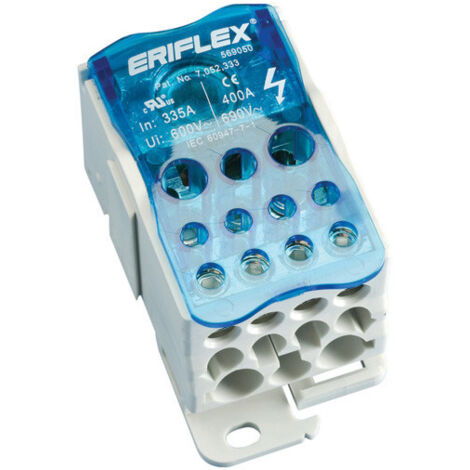

Le répartiteur unipolaire ERICO Nvent 569050 est conçu pour des applications électriques nécessitant une distribution efficace de l'énergie. Fabriqué en cuivre étamé et thermoplastique, il permet le raccordement direct de conducteurs en cuivre ou en aluminium. Ce modèle est idéal pour les installations nécessitant une grande capacité de courant, avec un courant nominal maximal de 400 A selon la norme IEC et 335 A selon UL/CSA.Spécifications techniques
- Courant nominal maximal, CEI : 400 A
- Courant nominal maximal, UL/CSA : 335 A
- Courant de courte durée admissible nominal (Icw) 1 s : 24,5 kA
- Courant de court-circuit de crête (Ipk) : 51 kA
- Tension de service maximale, CEI (Ui) : 1 000 V
- Tension de service maximale, UL (Vin) : 600 V
- Courant de court-circuit conditionnel nominal (Icc) : 24,3 kA
- Courant de court-circuit nominal (SCCR) : 100 kA
- Nombre de connexions côté ligne : 1
- Taille du fil toronné côté ligne : 95 - 185 mm²
- Taille AWG du fil côté ligne : 3 - 400
- Nombre de connexions : 11
- Taille du fil toronné en aval : (2) 6 - 35 mm² ; (5) 2,5 - 16 mm² ; (4) 2,5 - 10 mm²
- Taille AWG du fil en aval : (2) #10 - #1 ; (5) #14 - #4 ; (4) #14 - #6
- Dimensions : Profondeur : 50 mm, Hauteur : 96 mm, Largeur : 49 mm
- Poids unitaire : 0,4 kg
- Ignifuge : UL® 94V-0
- Conforme à : IEC® 60947-7-1
Compatibilité et accessoires
- Montage sur rail DIN ou fixation sur panneau par vis
- Couvercle amovible et à charnière
- Couvercle de protection transparent
Autres informations
- Matériau sans halogène
- Conforme à la directive RoHS
- Classification HL3 pour la section R23 et HL2 pour la section R22
