Description

Description générale

L'équerre renforcée ABR9020 est conçue pour des applications structurelles variées dans la charpente et les constructions à ossature bois. Sa robustesse et sa polyvalence en font un choix idéal pour de nombreuses utilisations, notamment dans des environnements agressifs.

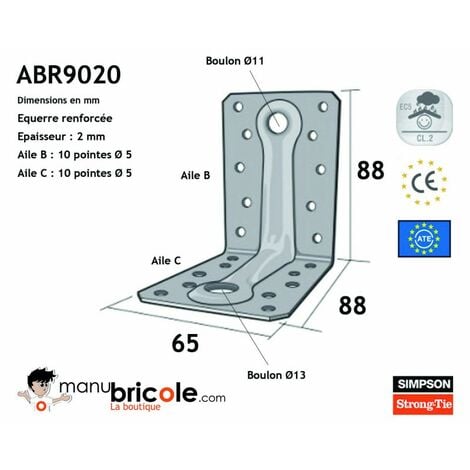

Spécifications techniques

  • Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur : 2 mm
  • Dimensions :
    • - Largeur A : 65 mm
    • - Hauteur B : 88 mm
    • - Longueur C : 88 mm

Compatibilité et accessoires

  • Support :
    • Porteur : bois massif, lamellé collé, béton
    • Porté : bois massif, bois composite, fermes triangulées, profilés
  • Fixations :
    • Sur bois : Pointes annelées inox PCRIX Ø4.0x50
    • Sur support rigide :
      • Support béton : Cheville mécanique goujon BOAXII M10-92/10 A4, Ancrage chimique résine AT-HP + Tige filetée LMAS M10-120/25 A4
      • Support maçonnerie creuse : Cheville FPNH 10-135/65 A4, Ancrage chimique résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément, qui peut également être vissé avec des vis adaptées.
  3. Si le support est en bois, l’équerre est pointée ou vissée.
  4. Pour un support en béton, fixer l’équerre selon les préconisations de l’ancrage choisi.

Utilisation

  • Fixation de fermettes
  • Lisses et montants de bardage
  • Ancrage de chevrons
  • Consoles

Autres informations

Classe de protection 2. Agréments techniques : ETA-06/0106. Déclarations de performance : FR-DoP-e06/0106.

Caractéristiques

  • Marque
    SIMPSON STRONG TIE
  • Certification NF
    NF
  • Garantie
    2 an(s)
  • Matières
    Acier
  • Quantité par pack
    1

Avis clients

MClient ManoMano
Publié le 10/02/2024, France

Équerres robustes et épaisses. Je m'en sers pour tenir des poutre bois 22x10 (cm). Excellent produit.

FFrançois
Publié le 03/02/2021, France

O.K, Simpson

MClient ManoMano
Publié le 13/12/2022, France

Fait le job

PPHILIPPE
Publié le 08/04/2021, France

Produit conforme - RAS

Pphilippe
Publié le 20/04/2021, France

Ras

MClient ManoMano
Publié le 08/04/2024, France

Tout à fait le produit que je voulais Rien à dire Impeccable
