PEACEFAIR PZEM-017 Module de communication de compteur de consommation d'énergie de courant continu (8)

Caractéristiques:

1. Il est principalement utilisé pour mesurer la tension continue, le courant, la puissance active, la fréquence et la consommation d'énergie
2. La plage de mesure actuelle est de 50A, 100A, 200A, 300A en fonction de la spécification du shunt externe
3. Il y a 10 kits différents à choisir, assez pour répondre à vos différents besoins
4. La couche physique utilise l'interface de communication UART vers RS485, le débit en bauds est de 9600, 8 bits de données, 2 bits d'arrêt, pas de parité
5. La couche application utilise le protocole ModbusRTU pour communiquer, elle ne prend en charge que les codes de fonction tels que 0x03, 0x04,0x06, 0x41, 0x42, etc.

Spécifications:

Ce module est principalement utilisé pour mesurer la tension continue, le courant, la puissance active, la fréquence et la consommation d'énergie, le module est sans fonction d'affichage, les données sont lues via l'interface RS485.
Caractéristiques :
Il est principalement utilisé pour mesurer Tension continue, courant, puissance active, fréquence et consommation d'énergie.
La plage de mesure actuelle est de 50 A, 100 A, 200 A, 300 A, en fonction de la spécification du shunt externe.
Il y a 10 kits différents à choisir, assez pour répondre à vos différents besoins.
La couche physique utilise l'interface de communication UART vers RS485, le débit en bauds est de 9600, 8 bits de données, 2 bits d'arrêt, pas de parité.
La couche d'application utilise le protocole ModbusRTU pour communiquer, elle ne prend en charge que les codes de fonction tels que 0x03, 0x04,0x06, 0x41, 0x42, etc.
Le seuil de tension peut être défini, divisé en seuil de haute tension et de basse tension, lorsque la tension mesurée dépasse le seuil, elle peut déclencher une alarme.
Spécification :
Marque : PEACEFAIR
Modèle : PZEM-017
Tension :
Plage de mesure : 0,05-300 V (Lorsque la tension de test est Résolution : 0,01 V
Précision de mesure : 1 %
Courant :
Plage de mesure : 0,02-300 A (peut être associé à 50 A, 100 A, 200A, 300A quatre types de shunt)
Résolution : 0,01 A
Précision de mesure : 1 %
Puissance :
Plage de mesure : 0,2-90 kW
Résolution : 0,1 W
Précision de mesure : 1 %
Consommation d'énergie :
Plage de mesure : 0-9999 kWh
Résolution : 1 Wh
Précision de la mesure : 1 %
Réinitialiser l'énergie : Utiliser le logiciel pour réinitialiser
Alarme de surtension :
Seuil haute tension par défaut : 300 V
Seuil basse tension par défaut : 7 V
Interface de communication : interface RS485
Température de fonctionnement : -20 ~ 60 ℃
Taille du produit : env. 9*6*2.3cm/3.5*2.4*0.9inch
Poids : env. 77g~287g / 2.7oz~10.1oz
Adresse de registre Description Résolution
0x0000 La valeur de tension 1LSB correspond à 0,01V
0x0001 La valeur de courant 1LSB correspond à 0,01A
0x0002 La valeur de puissance basse 16 bits 1LSB correspond à 0.1W
0x0003 Valeur de puissance haute 16 bits
0x0004 Valeur d'énergie basse 16 bits 1LSB correspond à 1Wh
0x0005 Valeur d'énergie haute 16 bits
0x0006 État d'alarme haute tension 0xFFFF est une alarme, 0x0000 n'est pas une alarme < br>0x0007 État d'alarme basse tension 0xFFFF est une alarme, 0x0000 n'est pas une alarme
Adresse de registre Description Résolution
0x0000 Seuil d'alarme haute tension (5~350V), la valeur par défaut est 300V 1LSB correspond à 0,01V
0x0001 Basse tension seuil d'alarme (1~350V), la valeur par défaut est 7V 1LSB correspond à 0,01V
0x0002 Adresse Modbus-RTU La plage est 0x0001~0x00F7
0x0003 La plage actuelle 0x0000 : 100A 0x0001 : 50A 0x0002 : 200A 0x0003 : 300A< br>Kit en option
#1 1 x compteur de consommation CC
#2 1 x compteur de consommation CC 1 x câble RS485 vers USB
#3 1 x compteur de consommation CC 1 x shunt 50A
#4 1 x Compteur de consommation CC 1 x 100A Shunt
#5 1 x Compteur de consommation CC 1 x 200A Shunt
#6 1 x Compteur de consommation CC 1 x 300A Shunt
#7 1 x Compteur de consommation CC 1 x RS485 à Câble USB 1 x 50A Shunt

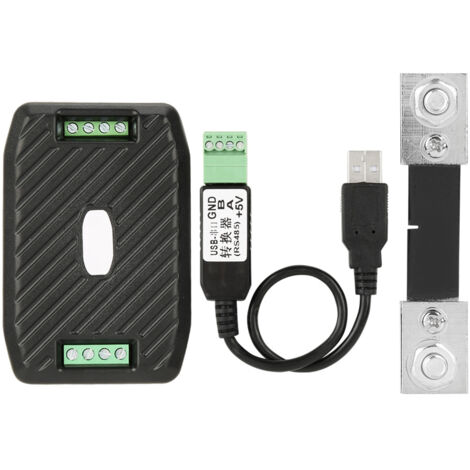

#8 1 x Compteur de consommation DC 1 x Câble RS485 vers USB 1 x 100A Shunt
#9 1 x Compteur de consommation DC 1 x Câble RS485 vers USB 1 x 200A Shunt
# 10 1 compteur de consommation CC 1 câble RS485 vers USB 1 shunt 300 A
Remarque :
L'interface RS485 est une sortie passive, nécessite une alimentation externe de 5 V et l'alimentation externe doit être > 100 mA.
Lorsque la tension de test d'entrée est inférieure à 7 V, elle doit fournir une tension de travail indépendante de 5 V via le port USB.
N'utilisez PAS le port USB apporté par votre PC comme source d'alimentation indépendante, sinon cela pourrait endommager votre PC.
