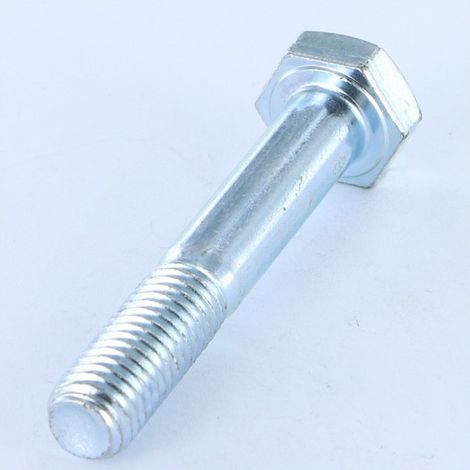

Corps de boulon filetage partiel Tête hexagonale TH M10X80 Classe 8.8 zingué cr3 96 hbs sans rouille rouge-1 pièce

Corps de boulon filetage partiel Tête hexagonale TH M10X80 Classe 8.8 zingué cr3 96 hbs sans rouille rouge
Diametre = M10, Longueur = 80, Revetement De Surface = Zingue Blanc CR3, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = DIN931,VS4109, Famille De Produits = Boulonnerie TH


Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	24	27	30	33
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	15	17	18.7	21
Surplat/clef	8	10	13	17	19	22	24	27	30	36	41	46	50
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	54	60	66	72
Filetage si longueur totale vis > 125	22	24	28	32	36	40	44	48	52	60	66	72	78
Filetage si longueur totale vis > 200	0	0	0	0	0	0	57	61	65	73	79	85	91

Autre références : 3617501620506 0100080/100 30512025 3663072066267
