Ensemble Moteur Pas-à-Pas 42 et Pilote TB6600, Module Électronique 0.4N.M, 17HS4401S, 4A pour CNC

Bienvenue dans notre boutique !

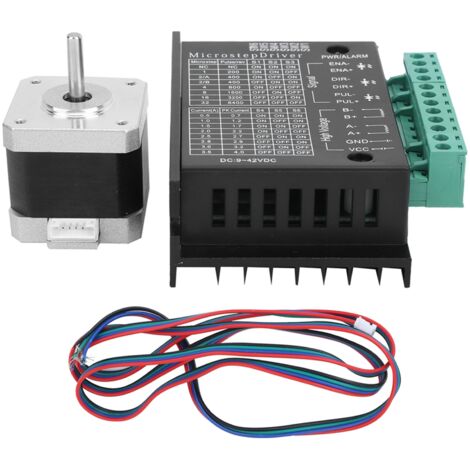

Découvrez notre ensemble moteur pas à pas de type 42, une solution de haute performance pour vos applications de précision. Ce kit complet comprend 1 moteur, 1 pilote (drive) et 1 câble de connexion.

Notre moteur se distingue par sa construction robuste et ses caractéristiques techniques supérieures. Le bobinage est réalisé en fil de cuivre émaillé pur, assurant une excellente conductivité. La structure en acier au silicium est disposée de manière uniforme, ce qui permet de maintenir une élévation de température plus basse lors du fonctionnement. Cette conception garantit une absence de déformation et de bruit, même lors d'utilisations intensives et prolongées. L'utilisation d'un matériau de palier en acier au silicium renforce sa durabilité et prolonge considérablement sa durée de vie. De plus, la surface du rotor est traitée avec une colle d'importation de haute qualité, et l'acier au silicium textile est oxydé après usinage pour éliminer les bavures, assurant un fonctionnement parfaitement lisse.

Par rapport aux produits standards du secteur, ce moteur offre un couple plus élevé, une sortie plus stable et un niveau sonore réduit, pour des performances optimales.

**Caractéristiques techniques détaillées :**

- **Type d'article :** Ensemble Moteur Pas à Pas 42 avec Pilote

- **Nombre de phases :** 2

- **Tension nominale :** DC 3.6V

- **Résistance de phase (à 20°C) :** 2.4 Ω/phase (±15%)

- **Couple de maintien :** ≥ 420 mN.m

- **Sens de rotation (vu côté arbre) :** A-AB-B-CW (Horaire)

- **Fréquence de rotation maximale à vide :** ≥ 1900 PPS (Pas par Seconde)

- **Rigidité diélectrique :** AC 600V / 1mA / 1 seconde

- **Moment d'inertie :** 57.3 g.cm²

- **Angle par pas :** 1.8° (±0.09°)

- **Courant nominal :** DC 1.5 A/phase

- **Inductance de phase (à 1 KHz) :** 3.7 mH/phase (±20%)

- **Couple de positionnement :** 15 mN.m (Valeur de référence)

- **Fréquence de démarrage maximale à vide :** ≥ 1500 PPS

- **Résistance d'isolement :** 100 MΩ (sous DC 500V)

- **Classe d'isolation :** Classe B

**Dimensions principales (environ) :**

- Diamètre du corps du moteur : 42.3 mm / 1.7 pouce

- Longueur du corps du moteur : 31 mm / 1.2 pouce

- Dimensions diverses de l'arbre et des fixations : 23.5mm, 18mm, 2mm, 4.5mm, 22mm, 9.4mm, 16.2mm.

Cet ensemble fiable et performant est idéal pour les projets de robotique, d'automatisation, d'impression 3D ou tout autre application nécessitant un contrôle de mouvement précis et silencieux.
