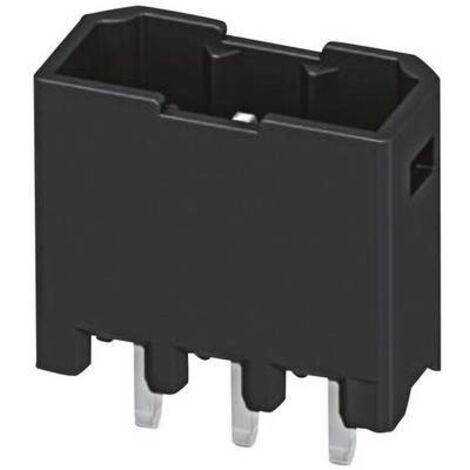

PHOENIX CONTACT BOÎTIER MÂLE (PLATINE) SÉRIE PTSM NBR TOTAL DE PÔLES 6 PAS: 2.50 MM 1778599 1 PC(S)

Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par GetGoods et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le boîtier mâle (platine) de la série PTSM de Phoenix Contact est conçu pour des applications sur circuits imprimés. Avec un total de 6 pôles et un pas de 2,50 mm, il est idéal pour des connexions fiables et efficaces. Ce modèle est particulièrement adapté pour un montage SMD, THT ou THR.

Spécifications techniques

  • Intensité nominale : 6 A
  • Tension nominale : 160 V
  • Nombre de rangées : 1
  • Nombre total de pôles : 6
  • Pas : 2,50 mm
  • Hauteur : 9,50 mm
  • Largeur : 16,70 mm
  • Longueur : 5,00 mm
  • Surface des contacts : étain
  • Couleur : noir
  • Broche Ø : 6 mm
  • Diamètre du trou de perçage : 1,1 mm

Compatibilité et accessoires

  • Montage : SMD/THT/THR
  • Type de connecteur : Connecteur fil à carte

Installation

  • Connexion : pour circuits imprimés
  • Sens d'enfichage : à la verticale par rapport à la platine

Utilisation

Ce boîtier est utilisé pour établir des connexions sur des circuits imprimés, offrant une solution robuste pour diverses applications électroniques.

Autres informations

  • Référence fabricant : 1778599
  • Conforme à la norme RoHS : oui

Caractéristiques

  • Marque
    PHOENIX CONTACT
  • Largeur
    16.7 mm
  • Tension électrique
    160 V
  • Intensité courant
    6 A
  • Couleur
    Noir

Impact environnemental

  • Origine
    Fabriqué en Allemagne

Questions fréquentes

Oui, ce composant est conçu pour être compatible avec les montages en surface (SMD) ainsi que les montages traversants (THT et THR), offrant une flexibilité pour différentes configurations de circuits imprimés.

La tension nominale maximale supportée par ce composant est de 160 V, ce qui le rend adapté à des applications électroniques nécessitant cette plage de tension.

Le diamètre des trous de perçage requis pour l'installation sur un circuit imprimé est de 1,1 mm, ce qui garantit un ajustement précis des broches.
