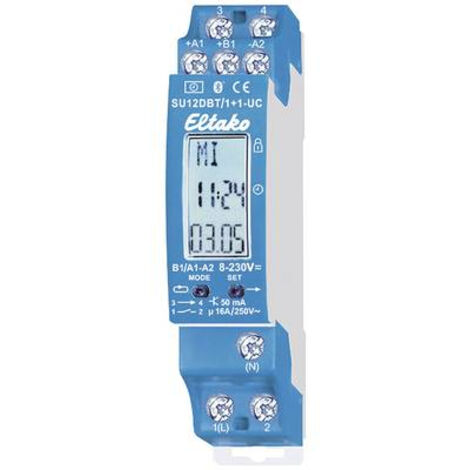

Eltako 23200902 Minuteur numérique programme astronomique, programme journalier, programme hebdomadaire IP20 réserve de

Informations techniques

Courant de commutation (max.) : 16 A
Cycle de commutation (LOV) : programme astronomique, programme journalier, programme hebdomadaire
Dimensions produit, hauteur : 82 mm
Dimensions produit, largeur : 18 mm
Dimensions produit, profondeur : 58 mm
Indice de protection : IP20
Nombre de slots mémoire : 60
Spécificités de la minuterie : réserve de marche, fonction aléatoire
Tension de fonctionnement : 8 V/AC, 230 V/AC, 8 V/DC, 230 V/DC
Type de minuteur : numérique

Horloge de commutation 2 canaux avec écran et Bluetooth. Canal 1 avec 1 contact NO sans potentiel 16A/250VAC et DX. Canal 2 avec 1 sortie semi-conducteur opto-MOS, 50 ma/12..230VUC Z.B. Pour la commande d'un relais électronique (ER) ou d'un interrupteur de groupe à courant de chocs (EGS). Avec éclairage d'écran et fonction Astro. Perte en veille de 0,1 à 0,3 watts seulement.Tension d'alimentation et tension de commande pour la commande centrale 12..230VUC.Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeurGrâce à la technologie brevetée Eltako Duplex (DX), le contact normalement libre de potentiel 1 peut toujours passer à zéro lors de la commutation de la tension alternative 230V/50Hz et donc réduire considérablement l'usure. Pour ce faire, il suffit de brancher le conducteur N sur la borne (N) et L sur 1 (L). Ainsi, une perte de veille supplémentaire de seulement 0,1 watt est obtenue.Jusqu'à 60 emplacements de mémoire de l'horloge de commutation sont répartis librement sur les canaux. Avec date et passage automatique de l'heure d'été/de l'heure d'hiver. Réserve de marche sans pile env. 7 jours.Chaque espace peut être utilisé soit avec la fonction astro (commutation automatique après le lever du soleil ou -En cas de perte), le temps de mise en marche et d'arrêt ou un temps de commutation par impulsion (état de sortie 2 secondes). Les entrées et La durée de mise hors tension Astro peut être déplacée jusqu'à 2 heures. En outre, un décalage de temps influencé par les virages du soleil peut être effectué jusqu'à 2 heures. Avec entrée de commande (+A1) pour commande centrale ON ou OFF avec priorité.Le réglage de l'horloge de commutation s'effectue soit via Bluetooth avec l'APP, soit avec les touches MODE et SET, un verrouillage des touches est possible.Par le 1. Appuyez sur MODE ou SET allume l'éclairage de l'écran.20 secondes après le dernier MODE ou La commande SET permet de revenir automatiquement au programme dans l'affichage de la position normale et l'éclairage de l'écran s'éteint.Réglez l'horloge de commutation avec l'APP :Appuyez SUR SET, BLE (Bluetooth) apparaît à l'écran et l'ID de l'horloge de commutation. Vous pouvez maintenant vous connecter à l'APP (Passkey 123123).Scannez le code QR sur le mode d'emploi, l'APP effectue le processus d'apprentissage. Une fois la connexion à APP établie, BLE+ apparaît à l'écran. Les touches MODE et SET sont maintenant verrouillées.Réinitialisation Bluetooth (effacer la clé de sécurité éventuellement modifiée) : la connexion à l'APP doit être déconnectée. Appuyez simultanément sur MODE et SET pendant 2 secondes, RES clignote à l'écran. Appuyez maintenant sur SET pendant 2 secondes, BLE apparaît à l'écran. Si le MODE est confirmé, la réinitialisation BLE est effectuée, la clé de sécurité est effacée et l'état de livraison est établi.Réglez l'horloge de commutation à l'aide des touches MODE et SET :Réglage de la langue : après chaque mise en place de la tension d'alimentation, la langue peut être sélectionnée dans les 10 secondes à l'aide de SET et confirmée EN MODE. D = allemand, Gb = anglais, F = français, IT = italien et ES = espagnol. L'affichage normal apparaît ensuite : jour de la semaine, heure, jour et mois.Fonctionnement rapide : pour les réglages suivants, les chiffres sont rapidement élevés lorsque vous appuyez plus longtemps sur la touche entrée. Relâchez et appuyez de nouveau plus longtemps pour changer de direction.Réglage de l'heure : appuyez sur MODE, puis, pour PRG avec SET, sélectionnez la fonction horloge et MODE. Pour S avec SET, sélectionnez l'heure et confirmez avec MODE. procédez de la même manière pour M que pour minute.Réglage de la date : appuyez SUR MODE, puis sur la fonction rechercher DAT pour PRG avec SET et sélectionnez mode. Pour J avec SET, sélectionnez l'année et confirmez avec MODE. procédez de la même manière pour M comme mois et T comme jour. Comme dernier réglage dans l'ordre, Mo clignote (jour de la semaine). Celui-ci peut être réglé à l'aide de SET et confirmé EN MODE.D'autres réglages tels que l'emplacement pour la fonction Astro, la commutation manuelle ON ou OFF, le passage à l'heure d'été/d'hiver, la commande centrale ON ou OFF, le mode aléatoire, le verrouillage des touches et la saisie des programmes de commutation conformément au mode d'emploi. Ce texte a été traduit par une machine.
